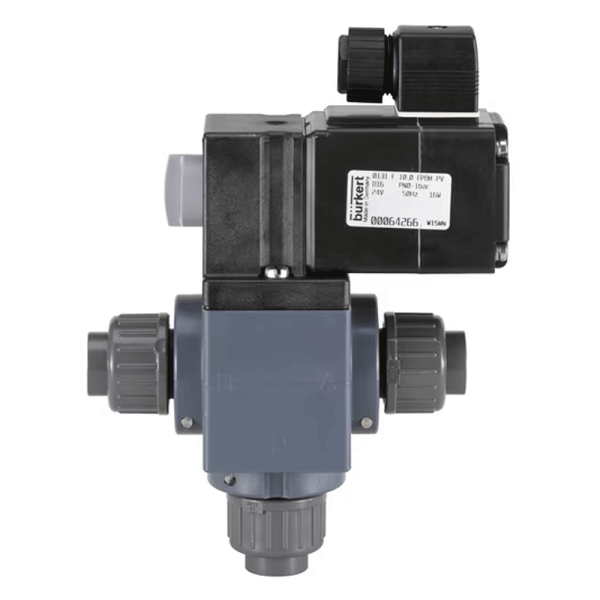

Unter der Artikelnummer 379034 führen wir das direktwirkende Bürkert Kipphebelventil Typ 0131 (3/2-Wege-Mischventil) mit Kunststoffgehäuse aus PVC, Klebemuffe Ø 20 mm und FKM-Dichtung in Nennweite DN 15. Dank der Membrantrennung zwischen Antrieb und Gehäuse kommt der Magnetantrieb nicht mit dem Medium in Berührung.
So schaltet das Bürkert Ventil Typ 0131 DN 15
Als Mischventil ist in Ruhestellung Druckanschluss 1 (P1) geschlossen und Druckanschluss 3 (P2) mit Arbeitsanschluss 2 (A) verbunden. Das Ventil arbeitet direktwirkend und schaltet ab 0 bar, also ohne Mindestdruck; der Druckbereich dieser Ausführung reicht bis 0,3 bar, der Kv-Wert für Wasser beträgt 4 m³/h. Laut Datenblatt öffnet es in 10 bis 20 ms und schließt in 40 bis 60 ms. Die Handbetätigung mit Rastfunktion erleichtert Inbetriebnahme und Wartung.
Elektrischer Anschluss und Spule
Die Spule für 230 V UC (AC/DC) ist mit chemisch hoch beständigem Epoxid umpresst und blockverschraubt, was sie vibrationsfest macht. Die integrierte Kick-and-Drop-Elektronik senkt die Leistung nach dem Anzug (100 W) auf 9 W im Betrieb. Angeschlossen wird über Steckerfahnen nach DIN EN 175301-803 Form A; mit Gerätesteckdose erreicht das Ventil Schutzart IP65. Die Gerätesteckdose Typ 2518 liegt bei. Kunststoffgehäuse werden über Überwurfmutter und Anschlussfitting in die Leitung eingebunden.
Technische Daten im Überblick
Wirkungsweise E, 3/2-Wege-Mischventil · Nennweite DN 15 · Leitungsanschluss Klebemuffe Ø 20 mm · Druckbereich 0–0,3 bar · Kv-Wert Wasser 4 m³/h · Gehäuse PVC · Dichtung FKM · Mediumstemperatur -10 °C bis +50 °C · Umgebungstemperatur -10 °C bis +50 °C · Spannung 230 V UC (AC/DC) ±10 % · Steckerform A · Schutzart IP65 mit Gerätesteckdose · Gewicht 1,200 kg
Wofür sich das Ventil 379034 eignet
Geschaltet werden aggressive und nicht aggressive Flüssigkeiten, neutrale Gase sowie aggressive Gase entsprechend ihrer Diffusionseigenschaften, bis zu einer Viskosität von 37 mm²/s. Die Einbaulage ist beliebig, vorzugsweise mit dem Antrieb nach oben. Als von Bürkert gelisteter Händler beziehen wir das Ventil direkt beim Hersteller.
