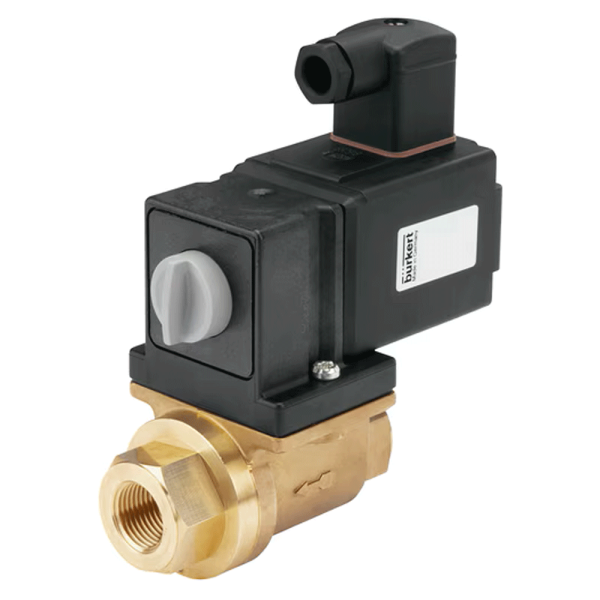

Das Bürkert Magnetventil Typ 0131 mit der Artikelnummer 48997 ist ein direktwirkendes Kipphebelventil, 3/2-Wege, in Ruhestellung geschlossen (NC). Diese Ausführung hat ein Messinggehäuse mit Innengewinde G3/8, die Nennweite DN 10 und Dichtungen aus NBR. Eine Membran trennt den Antrieb vom Ventilgehäuse, deshalb lassen sich auch aggressive Medien wie Säuren oder Laugen schalten.
Funktion des Kipphebelventils Typ 0131
In Ruhestellung ist Druckanschluss 1 (P) geschlossen und Arbeitsanschluss 2 (A) mit Anschluss 3 (R) verbunden. Das Ventil arbeitet direktwirkend und schaltet ab 0 bar, also ohne Mindestdruck; der Druckbereich dieser Ausführung reicht bis 1 bar, der Kv-Wert für Wasser beträgt 2 m³/h. Laut Datenblatt öffnet es in 10 bis 20 ms und schließt in 40 bis 60 ms. Die Handbetätigung mit Rastfunktion erleichtert Inbetriebnahme und Wartung.
Spule, Anschluss und Elektrik des Typs 0131
Die Spule für 24 V UC (AC/DC) ist mit chemisch hoch beständigem Epoxid umpresst und blockverschraubt, was sie vibrationsfest macht. Die integrierte Kick-and-Drop-Elektronik senkt die Leistung nach dem Anzug (100 W) auf 9 W im Betrieb. Angeschlossen wird über Steckerfahnen nach DIN EN 175301-803 Form A; mit Gerätesteckdose erreicht das Ventil Schutzart IP65. Die Gerätesteckdose Typ 2518 liegt bei.
Technische Daten im Überblick
Wirkungsweise C, 3/2-Wege, in Ruhestellung geschlossen (NC) · Nennweite DN 10 · Leitungsanschluss Innengewinde G3/8 · Druckbereich 0–1 bar · Kv-Wert Wasser 2 m³/h · Gehäuse Messing · Dichtung NBR · Mediumstemperatur -10 °C bis +90 °C · Umgebungstemperatur -10 °C bis +50 °C · Spannung 24 V UC (AC/DC) ±10 % · Steckerform A · Schutzart IP65 mit Gerätesteckdose · Gewicht 1,772 kg
Einsatz des Bürkert Typs 0131
Geschaltet werden aggressive und nicht aggressive Flüssigkeiten, neutrale Gase sowie aggressive Gase entsprechend ihrer Diffusionseigenschaften, bis zu einer Viskosität von 37 mm²/s. Die Einbaulage ist beliebig, vorzugsweise mit dem Antrieb nach oben. Als von Bürkert gelisteter Händler beziehen wir das Ventil direkt beim Hersteller.
