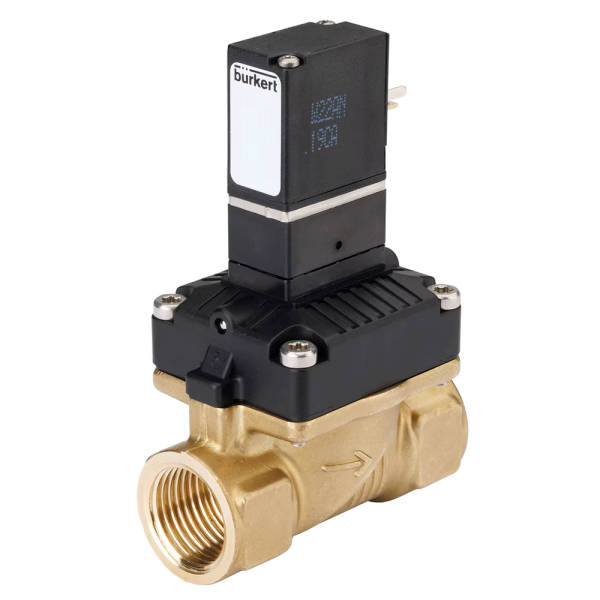

Das Bürkert Magnetventil Typ 6212 mit der Artikelnummer 139622 ist ein servogesteuertes 2/2-Wege-Membranventil, in Ruhestellung geöffnet (NO). Diese Ausführung hat ein Messinggehäuse mit Innengewinde G1/2, die Nennweite DN 13 und eine Membran aus NBR. Weil der Antrieb durch eine Trennmembran vom Medium getrennt ist, eignet sich das Ventil auch für leicht aggressive Medien.
Funktion des servogesteuerten Membranventils Typ 6212
Das Ventil arbeitet servogesteuert und braucht deshalb einen Mindestdruck von 0,2 bar; zum Öffnen des vollen Querschnitts ist eine Druckdifferenz von 0,5 bar notwendig. Der Druckbereich dieser Ausführung reicht von 0,2 bis 6 bar, der Kv-Wert für Wasser beträgt 3,6 m³/h. Die Konstruktion der Ventilinnenteile sorgt für ein weiches Schließen mit nur sehr geringen Druckspitzen. Mit 3,4 W Leistungsaufnahme bei 24 V DC ist das Ventil für Dauerbetrieb mit 100 % Einschaltdauer ausgelegt.
Anschluss und Elektrik des Bürkert Ventils Typ 6212
Das Messinggehäuse wird über Innengewinde G1/2 direkt in die Rohrleitung eingebaut, der Gehäusedeckel ist aus PPE/PA. Elektrisch angeschlossen wird über Steckerfahnen nach DIN EN 175301-803 Form C; die Gerätesteckdose Typ 2516 ist separat zu bestellen und ergibt Schutzart IP65. Die Einbaulage ist beliebig, vorzugsweise mit dem Antrieb nach oben.
Technische Daten im Überblick
Wirkungsweise B, in Ruhestellung geöffnet (NO) · Nennweite DN 13 · Leitungsanschluss Innengewinde G1/2 · Druckbereich 0,2–6 bar (PN 6) · Kv-Wert Wasser 3,6 m³/h · Gehäuse Messing, Deckel PPE/PA · Dichtung NBR · Mediumstemperatur 0 °C bis +50 °C · Umgebungstemperatur max. +55 °C · Spannung 24 V DC ±10 % · Leistung 3,4 W · Steckerform C · Schutzart IP65 mit Gerätesteckdose · Einbaulänge 65 mm · Gewicht 0,425 kg
Einsatz und Verfügbarkeit des Typs 6212
Geschaltet werden neutrale und leicht aggressive, gasförmige und flüssige Medien, die Gehäuse- und Dichtwerkstoffe nicht angreifen, bis zu einer Viskosität von 21 mm²/s. Bürkert liefert den Typ 6212 nur noch bis zum 17.12.2027; für bestehende Anlagen lässt sich das Ventil bis dahin noch eins zu eins ersetzen. Als von Bürkert gelisteter Händler beziehen wir das Ventil direkt beim Hersteller.
