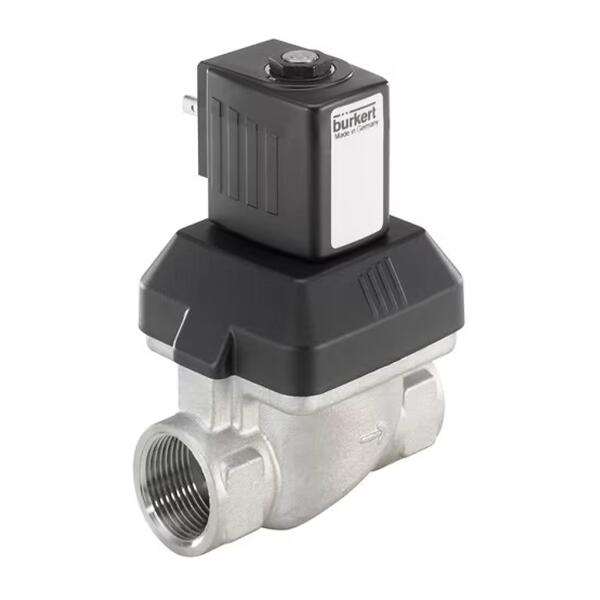

Das Bürkert Magnetventil Typ 6213 mit der Artikelnummer 280454 ist ein servogesteuertes Membranventil, 2/2-Wege, in Ruhestellung geschlossen (NC). Diese Ausführung hat ein Edelstahlgehäuse mit Innengewinde NPT1/2, die Nennweite DN 13 und Dichtungen aus EPDM.
Funktion des Membranventils Typ 6213
Im stromlosen Zustand ist der Durchgang von Anschluss 1 (P) nach 2 (A) geschlossen; erst die bestromte Spule öffnet das Ventil. Beim Typ 6213 ist die Membran über eine Feder mit dem Anker gekoppelt; diese Federkopplung unterstützt das Öffnen, sodass das Ventil bereits ab 0 bar schaltet. Für den vollen Querschnitt ist laut Datenblatt ein Differenzdruck von 0,5 bar nötig; der Druckbereich reicht bis 10 bar. Das Ventil schließt gedämpft und arbeitet geräuscharm. Für Gas- und Vakuumanwendungen benötigt die Gleichstromausführung laut Datenblatt mindestens 0,5 bar; ohne Differenzdruck öffnet die HP00-Variante. Der Kv-Wert für Wasser beträgt 3,6 m³/h. Laut Bürkert öffnet diese Ausführung in 50–100 ms und schließt in 200–400 ms.
Spule und elektrischer Anschluss des Typs 6213
Die übergesteckte Epoxid-Spule für 24 V DC (Baugröße 40 mm, Isolationsklasse H) sitzt auf der zentral verschraubten Vorsteuerung. Die Nennleistung der Spule beträgt 10 W. Angeschlossen wird über Steckerfahnen nach DIN EN 175301-803 Form A; mit Gerätesteckdose erreicht das Ventil Schutzart IP65. Die Gerätesteckdose Typ 2509 liegt bei.
Technische Daten im Überblick
Wirkungsweise A, 2/2-Wege, in Ruhestellung geschlossen (NC) · Nennweite DN 13 · Leitungsanschluss Innengewinde NPT1/2 · Druckbereich 0–10 bar · Kv-Wert Wasser 3,6 m³/h · Gehäuse Edelstahl · Dichtung EPDM · Mediumstemperatur -30 °C bis +100 °C · Umgebungstemperatur -30 °C bis +55 °C · Spannung 24 V DC ±10 % · Nennleistung 10 W · Steckerform A · Schutzart IP65 mit Gerätesteckdose · Einschaltdauer 100 % · Einbaulänge 65 mm · Gewicht 0,635 kg
Einsatz des Bürkert Typs 6213
In der Standardausführung ist das Ventil laut Datenblatt für Flüssigkeiten vorgesehen; geschaltet werden Medien, die Gehäuse- und Dichtwerkstoffe nicht angreifen (Viskosität max. 21 mm²/s). Die Einbaulage ist beliebig, vorzugsweise mit dem Antrieb nach oben. Laut Bürkert besitzt diese Ausführung folgende Zulassung: UL Listed. Als von Bürkert gelisteter Händler beziehen wir das Ventil direkt beim Hersteller.
