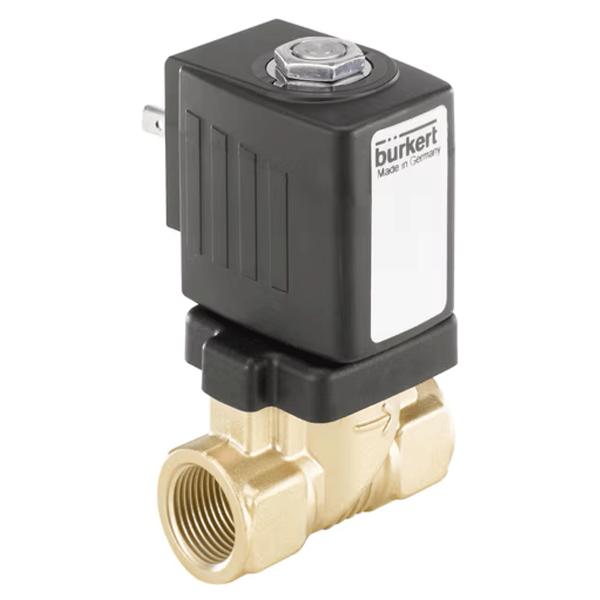

Der Bürkert Typ 6213 (221714) ist ein servogesteuertes 2/2-Wege-Membranventil, in Ruhestellung geschlossen (NC). Gehäuse und Anschluss: Messinggehäuse, Innengewinde G1, Nennweite DN 20; gedichtet wird mit FKM.
Wirkungsweise und Druckbereich der Ausführung 221714
Im stromlosen Zustand ist der Durchgang von Anschluss 1 (P) nach 2 (A) geschlossen; erst die bestromte Spule öffnet das Ventil. Beim Typ 6213 ist die Membran über eine Feder mit dem Anker gekoppelt. Diese HP00-Ausführung öffnet laut Datenblatt ohne Differenzdruck; der Druckbereich reicht von 0 bis 10 bar. Das Ventil schließt gedämpft und arbeitet geräuscharm. Der Kv-Wert für Wasser beträgt 8,3 m³/h. Laut Bürkert öffnet diese Ausführung in 200–400 ms und schließt in 700–1500 ms.
Antrieb und Stecker der Ausführung 221714
Die übergesteckte Epoxid-Spule für 24 V AC 50/60 Hz (Baugröße 42 mm, Isolationsklasse H) sitzt auf der zentral verschraubten Vorsteuerung. Die Nennleistung der Spule beträgt 16 W. Angeschlossen wird über Steckerfahnen nach DIN EN 175301-803 Form A; mit Gerätesteckdose erreicht das Ventil Schutzart IP65. Die Gerätesteckdose Typ 2518 ist nicht im Lieferumfang und separat erhältlich.
Technische Daten im Überblick
Wirkungsweise A, 2/2-Wege, in Ruhestellung geschlossen (NC) · Nennweite DN 20 · Leitungsanschluss Innengewinde G1 · Druckbereich 0–10 bar · Kv-Wert Wasser 8,3 m³/h · Gehäuse Messing · Dichtung FKM · Mediumstemperatur 0 °C bis +120 °C · Umgebungstemperatur 0 °C bis +55 °C · Spannung 24 V AC 50/60 Hz ±10 % · Nennleistung 16 W · Steckerform A · Schutzart IP65 mit Gerätesteckdose · Einschaltdauer 100 % · Einbaulänge 80 mm · Gewicht 1,3 kg
Medien und Einbau
Als HP00-Variante ist das Ventil laut Datenblatt bevorzugt für Gas- und Vakuumanwendungen sowie für Flüssigkeiten mit erhöhten Durchfluss- und Dichtheitsanforderungen bei niedrigem Differenzdruck vorgesehen. Geschaltet werden Medien, die Gehäuse- und Dichtwerkstoffe nicht angreifen (Viskosität max. 21 mm²/s). Die Einbaulage ist beliebig, vorzugsweise mit dem Antrieb nach oben. Als von Bürkert gelisteter Händler beziehen wir das Ventil direkt beim Hersteller.
