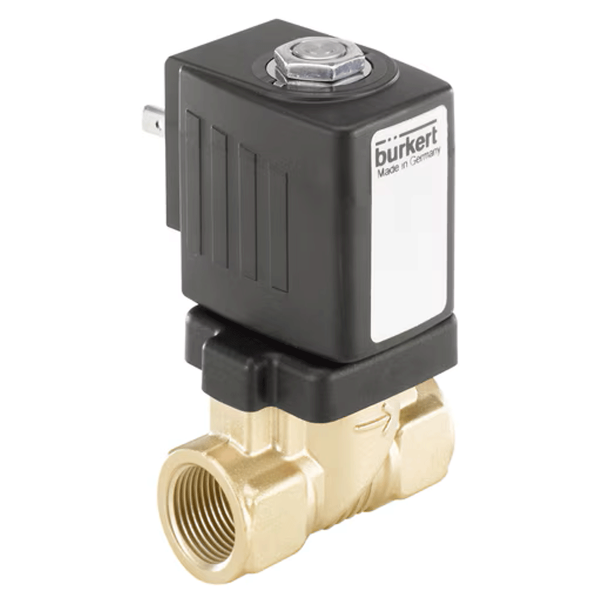

Der Bürkert Typ 6213 (221756) ist ein servogesteuertes 2/2-Wege-Membranventil, in Ruhestellung geschlossen (NC). Gehäuse und Anschluss: Messinggehäuse, Innengewinde G2, Nennweite DN 40; gedichtet wird mit NBR.
Wirkungsweise und Druckbereich der Ausführung 221756
Im stromlosen Zustand ist der Durchgang von Anschluss 1 (P) nach 2 (A) geschlossen; erst die bestromte Spule öffnet das Ventil. Beim Typ 6213 ist die Membran über eine Feder mit dem Anker gekoppelt; diese Federkopplung unterstützt das Öffnen, sodass das Ventil bereits ab 0 bar schaltet. Für den vollen Querschnitt ist laut Datenblatt ein Differenzdruck von 0,5 bar nötig; der Druckbereich reicht bis 10 bar. Das Ventil schließt gedämpft und arbeitet geräuscharm. Der Kv-Wert für Wasser beträgt 30 m³/h. Laut Bürkert öffnet diese Ausführung in 300–400 ms und schließt in 900–1500 ms.
Antrieb und Stecker der Ausführung 221756
Die übergesteckte Epoxid-Spule für 110 V AC 50 Hz (Baugröße 42 mm, Isolationsklasse H) sitzt auf der zentral verschraubten Vorsteuerung. Die Nennleistung der Spule beträgt 16 W. Angeschlossen wird über Steckerfahnen nach DIN EN 175301-803 Form A; mit Gerätesteckdose erreicht das Ventil Schutzart IP65. Die Gerätesteckdose Typ 2518 ist nicht im Lieferumfang und separat erhältlich.
Technische Daten im Überblick
Wirkungsweise A, 2/2-Wege, in Ruhestellung geschlossen (NC) · Nennweite DN 40 · Leitungsanschluss Innengewinde G2 · Druckbereich 0–10 bar · Kv-Wert Wasser 30 m³/h · Gehäuse Messing · Dichtung NBR · Mediumstemperatur -10 °C bis +80 °C · Umgebungstemperatur -10 °C bis +55 °C · Spannung 110 V AC 50 Hz ±10 % · Nennleistung 16 W · Steckerform A · Schutzart IP65 mit Gerätesteckdose · Einschaltdauer 100 % · Einbaulänge 132 mm · Gewicht 3,6 kg
Medien und Einbau
In der Standardausführung ist das Ventil laut Datenblatt für Flüssigkeiten vorgesehen; geschaltet werden Medien, die Gehäuse- und Dichtwerkstoffe nicht angreifen (Viskosität max. 21 mm²/s). Die Einbaulage ist beliebig, vorzugsweise mit dem Antrieb nach oben. Als von Bürkert gelisteter Händler beziehen wir das Ventil direkt beim Hersteller.
