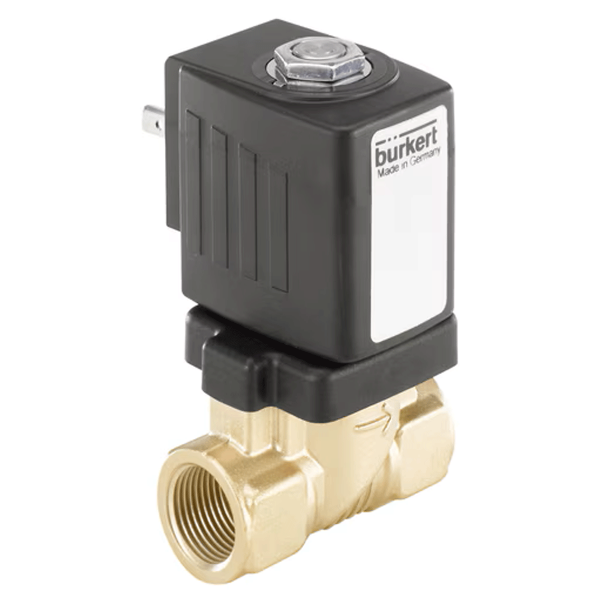

Unter der Artikelnummer 240949 führen wir das servogesteuerte Bürkert Membranventil Typ 6213 (2/2-Wege, in Ruhestellung geschlossen (NC)) mit Messinggehäuse, Innengewinde G3/4 und EPDM-Dichtung in Nennweite DN 20.
So schaltet das Bürkert Ventil Typ 6213 DN 20
Im stromlosen Zustand ist der Durchgang von Anschluss 1 (P) nach 2 (A) geschlossen; erst die bestromte Spule öffnet das Ventil. Beim Typ 6213 ist die Membran über eine Feder mit dem Anker gekoppelt; diese Federkopplung unterstützt das Öffnen, sodass das Ventil bereits ab 0 bar schaltet. Für den vollen Querschnitt ist laut Datenblatt ein Differenzdruck von 0,5 bar nötig; der Druckbereich reicht bis 10 bar. Das Ventil schließt gedämpft und arbeitet geräuscharm. Der Kv-Wert für Wasser beträgt 8,3 m³/h. Laut Bürkert öffnet diese Ausführung in 200–400 ms und schließt in 700–1500 ms.
Elektrischer Anschluss und Spule
Die übergesteckte Epoxid-Spule für 24 V UC (AC/DC) (Baugröße 40 mm, Isolationsklasse H) sitzt auf der zentral verschraubten Vorsteuerung. Die Nennleistung der Spule beträgt 10 W. Angeschlossen wird über Steckerfahnen nach DIN EN 175301-803 Form A; mit Gerätesteckdose erreicht das Ventil Schutzart IP65. Die Gerätesteckdose Typ 2518 ist nicht im Lieferumfang und separat erhältlich.
Technische Daten im Überblick
Wirkungsweise A, 2/2-Wege, in Ruhestellung geschlossen (NC) · Nennweite DN 20 · Leitungsanschluss Innengewinde G3/4 · Druckbereich 0–10 bar · Kv-Wert Wasser 8,3 m³/h · Gehäuse Messing · Dichtung EPDM · Mediumstemperatur -30 °C bis +100 °C · Umgebungstemperatur -30 °C bis +55 °C · Spannung 24 V UC (AC/DC) ±10 % · Nennleistung 10 W · Steckerform A · Schutzart IP65 mit Gerätesteckdose · Einschaltdauer 100 % · Einbaulänge 80 mm · Gewicht 1 kg
Wofür sich das Ventil 240949 eignet
In der Standardausführung ist das Ventil laut Datenblatt für Flüssigkeiten vorgesehen; geschaltet werden Medien, die Gehäuse- und Dichtwerkstoffe nicht angreifen (Viskosität max. 21 mm²/s). Die Einbaulage ist beliebig, vorzugsweise mit dem Antrieb nach oben. Als von Bürkert gelisteter Händler beziehen wir das Ventil direkt beim Hersteller.
