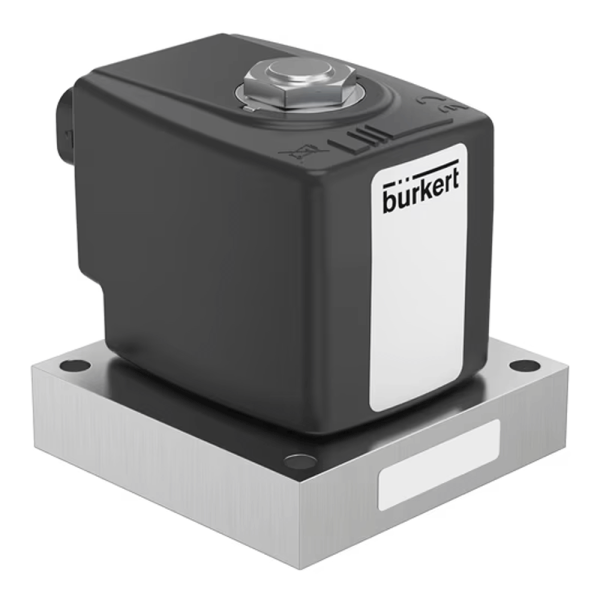

Mit Nennweite DN 8 und einem zulässigen Betriebsdruck bis 25 bar ist das Bürkert Ventil 20078761 aus der Baureihe 6440 ein servogesteuertes Kolbenventil mit Flanschgehäuse (Bürkert-Flansch 55 x 55 mm). Der Kv-Wert beträgt 0,8 m³/h; ohne Ansteuerung bleibt das Ventil geschlossen.
Worauf Sie bei der Auswahl von 20078761 achten sollten
Angeschlossen wird über Steckerform A nach DIN EN 175301-803 (2 + Schutzleiter); die Gerätesteckdose, etwa Typ 2518, ist nicht im Lieferumfang. Mit passender Steckdose erreicht das Ventil IP65. Die Epoxid-Spule mit Baugröße 40 mm arbeitet mit 24 V DC. Die Bemessungsleistung beträgt 14 W, die reduzierte Leistung 9 W. Laut Hersteller ist für diese Ausführung auch die energiesparende Kick-and-Drop-Technologie möglich. Die Spule ist für 100 % Einschaltdauer ausgelegt. Die zulässige Umgebungstemperatur reicht von -40 °C bis +75 °C – prüfen Sie diesen Wert, denn er unterscheidet sonst ähnliche Varianten.
Aufbau und Werkstoffe des Bürkert 6440 (20078761)
Das Flanschgehäuse hat das Bürkert-Flansch-Anschlussbild 55 x 55 mm. Gehäuse, Ventilsitz, Kern und Stopfen bestehen aus Edelstahl, Sitz und Abdichtung nach außen aus EPDM. Der Kern läuft in einem PTFE-Gleitring, was die Lebensdauer beim Schalten trockener Gase erhöht. Stopfen und Kernführungsrohr sind verschweißt; Bürkert gibt die Leckrate intern und extern mit 10-4 mbar·l/s an. Die Mediumstemperatur darf zwischen -40 °C und +90 °C liegen.
Technische Daten im Überblick
Ventilfunktion A, in Ruhestellung geschlossen · Nennweite DN 8 (5/16 Zoll) · Betriebsdruck 0–25 bar · Kv-Wert 0,8 m³/h · Anschluss Bürkert-Flansch 55 x 55 mm · Gehäuse und Sitz Edelstahl · Dichtung EPDM · Mediumstemperatur -40 bis +90 °C · Umgebungstemperatur -40 bis +75 °C · 24 V DC · Spule 40 mm, 14 W · Steckerform A, IP65 · Schaltzeit öffnen 10–20 ms, schließen 40–50 ms
Wo das Kolbenventil 20078761 eingesetzt wird
Der Typ 6440 ist als Sicherheitsabsperrventil für Brennstoffzellensysteme und weitere Wasserstoffanwendungen entwickelt und schaltet ebenso neutrale Gase wie Druckluft oder Stickstoff. Als von Bürkert gelisteter Händler beziehen wir das Ventil direkt beim Hersteller.
