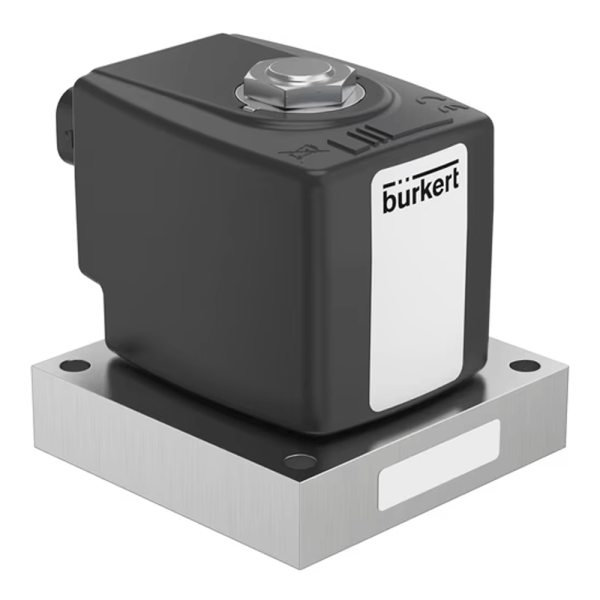

Mit Nennweite DN 12 und einem zulässigen Betriebsdruck bis 16 bar ist das Bürkert Ventil 20092811 aus der Baureihe 6440 ein servogesteuertes Kolbenventil mit Flanschgehäuse (Bürkert-Flansch 60 x 60 mm). Der Kv-Wert beträgt 2,4 m³/h; ohne Ansteuerung bleibt das Ventil geschlossen.
Worauf Sie bei der Auswahl von 20092811 achten sollten
Angeschlossen wird über Steckerform A nach DIN EN 175301-803 (2 + Schutzleiter); die Gerätesteckdose, etwa Typ 2518, ist nicht im Lieferumfang. Mit passender Steckdose erreicht das Ventil IP65. Die Epoxid-Spule mit Baugröße 42 mm arbeitet mit 24 V DC. Die Bemessungsleistung beträgt 21 W, die reduzierte Leistung 14 W. Die Spule ist für 100 % Einschaltdauer ausgelegt. Die zulässige Umgebungstemperatur reicht von -40 °C bis +75 °C – prüfen Sie diesen Wert, denn er unterscheidet sonst ähnliche Varianten.
Aufbau und Werkstoffe des Bürkert 6440 (20092811)
Das Flanschgehäuse hat das Bürkert-Flansch-Anschlussbild 60 x 60 mm. Gehäuse, Ventilsitz, Kern und Stopfen bestehen aus Edelstahl, Sitz und Abdichtung nach außen aus EPDM. Der Kern läuft in einem PTFE-Gleitring, was die Lebensdauer beim Schalten trockener Gase erhöht. Stopfen und Kernführungsrohr sind verschweißt; Bürkert gibt die Leckrate intern und extern mit 10-4 mbar·l/s an. Die Mediumstemperatur darf zwischen -40 °C und +90 °C liegen.
Technische Daten im Überblick
Ventilfunktion A, in Ruhestellung geschlossen · Nennweite DN 12 (7/16 Zoll) · Betriebsdruck 0–16 bar · Kv-Wert 2,4 m³/h · Anschluss Bürkert-Flansch 60 x 60 mm · Gehäuse und Sitz Edelstahl · Dichtung EPDM · Mediumstemperatur -40 bis +90 °C · Umgebungstemperatur -40 bis +75 °C · 24 V DC · Spule 42 mm, 21 W · Steckerform A, IP65 · Schaltzeit öffnen 20–30 ms, schließen 120–200 ms
Wo das Kolbenventil 20092811 eingesetzt wird
Der Typ 6440 ist als Sicherheitsabsperrventil für Brennstoffzellensysteme und weitere Wasserstoffanwendungen entwickelt und schaltet ebenso neutrale Gase wie Druckluft oder Stickstoff. Als von Bürkert gelisteter Händler beziehen wir das Ventil direkt beim Hersteller.
