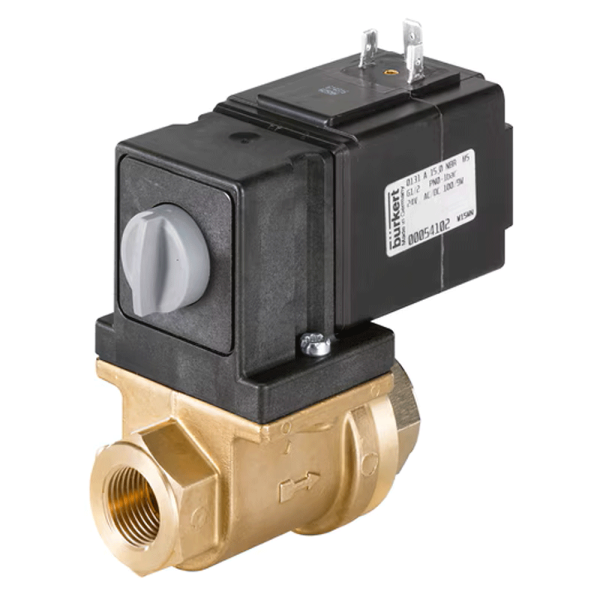

La Burkert Tipo 0131 (153071) es una válvula basculante de acción directa con separación de medios, 2/2 vías, normalmente cerrada (NC). Cuerpo y conexión: cuerpo de latón, diámetro nominal DN 15; la estanqueidad es de NBR. La membrana entre actuador y cuerpo permite conmutar también medios agresivos.
Función y rango de presión de la versión 153071
Sin corriente, el paso del puerto 1 (P) al puerto 2 (A) está cerrado; la válvula solo abre cuando se excita la bobina. La válvula es de acción directa y conmuta desde 0 bar, es decir, sin presión mínima; el rango de presión de esta versión llega hasta 1 bar y el valor Kv para agua es de 4,5 m³/h. Según la hoja de datos, abre en 10 a 20 ms y cierra en 40 a 60 ms. El mando manual con enclavamiento facilita la puesta en marcha y el mantenimiento.
Actuador y conector de la versión 153071
La bobina para 24 V UC (CA/CC) está encapsulada en epoxi de alta resistencia química y atornillada en bloque, lo que la hace resistente a las vibraciones. La electrónica Kick and Drop integrada reduce la potencia tras la conexión (100 W) a 9 W en funcionamiento. La conexión se realiza mediante contactos de enchufe según DIN EN 175301-803 forma A; con conector hembra, la válvula alcanza el grado de protección IP65. Se incluye el conector hembra Tipo 2518. Burkert suministra esta versión parcialmente montada.
Datos técnicos de un vistazo
Función A, 2/2 vías, normalmente cerrada (NC) · Diámetro nominal DN 15 · Rango de presión 0–1 bar · Valor Kv agua 4,5 m³/h · Cuerpo de latón · Junta NBR · Temperatura del medio -10 °C a +90 °C · Temperatura ambiente -10 °C a +50 °C · Tensión 24 V UC (CA/CC) ±10 % · Conector forma A · IP65 con conector hembra · Peso 0,800 kg
Medios y montaje
Conmuta líquidos agresivos y no agresivos, gases neutros y gases agresivos según sus propiedades de difusión, hasta una viscosidad de 37 mm²/s. La posición de montaje es libre, preferiblemente con el actuador hacia arriba. Como distribuidor registrado por Burkert, adquirimos la válvula directamente al fabricante.
