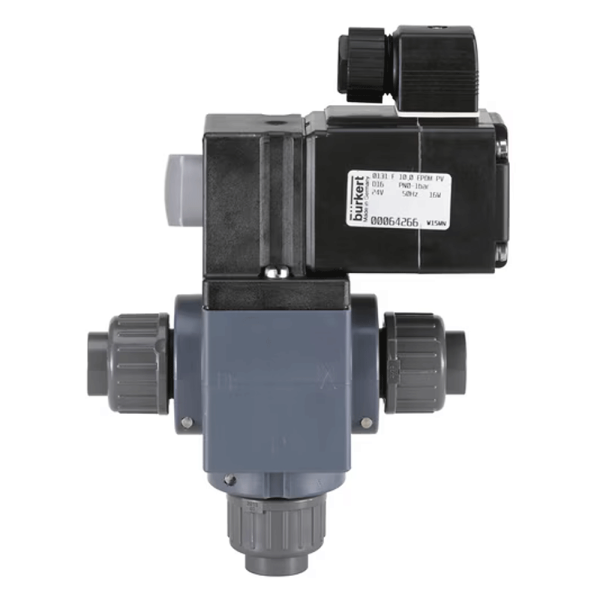

La Burkert Tipo 0131 (172866) es una válvula basculante de acción directa con separación de medios, 3/2 vías, normalmente abierta (NO). Cuerpo y conexión: cuerpo de plástico de PVC, manguito para encolar Ø 20 mm, diámetro nominal DN 10; la estanqueidad es de FKM. La membrana entre actuador y cuerpo permite conmutar también medios agresivos.
Función y rango de presión de la versión 172866
En reposo, el puerto de presión 1 (P) está conectado con el puerto de trabajo 2 (B) y el puerto 3 (R) está cerrado. La válvula es de acción directa y conmuta desde 0 bar, es decir, sin presión mínima; el rango de presión de esta versión llega hasta 1 bar y el valor Kv para agua es de 2 m³/h. Según la hoja de datos, abre en 10 a 20 ms y cierra en 40 a 60 ms. El mando manual con enclavamiento facilita la puesta en marcha y el mantenimiento.
Actuador y conector de la versión 172866
La bobina para 230 V AC 50 Hz está encapsulada en epoxi de alta resistencia química y atornillada en bloque, lo que la hace resistente a las vibraciones. La bobina de corriente alterna tiene una potencia nominal de 16 W. La conexión se realiza mediante contactos de enchufe según DIN EN 175301-803 forma A; con conector hembra, la válvula alcanza el grado de protección IP65. Se incluye el conector hembra Tipo 2518. Los cuerpos de plástico se integran en la tubería mediante tuerca de unión y racor de conexión.
Datos técnicos de un vistazo
Función D, 3/2 vías, normalmente abierta (NO) · Diámetro nominal DN 10 · Conexión manguito para encolar Ø 20 mm · Rango de presión 0–1 bar · Valor Kv agua 2 m³/h · Cuerpo de PVC · Junta FKM · Temperatura del medio -10 °C a +50 °C · Temperatura ambiente -10 °C a +50 °C · Tensión 230 V AC 50 Hz ±10 % · Conector forma A · IP65 con conector hembra · Peso 1,143 kg
Medios y montaje
Conmuta líquidos agresivos y no agresivos, gases neutros y gases agresivos según sus propiedades de difusión, hasta una viscosidad de 37 mm²/s. La posición de montaje es libre, preferiblemente con el actuador hacia arriba. Como distribuidor registrado por Burkert, adquirimos la válvula directamente al fabricante.
