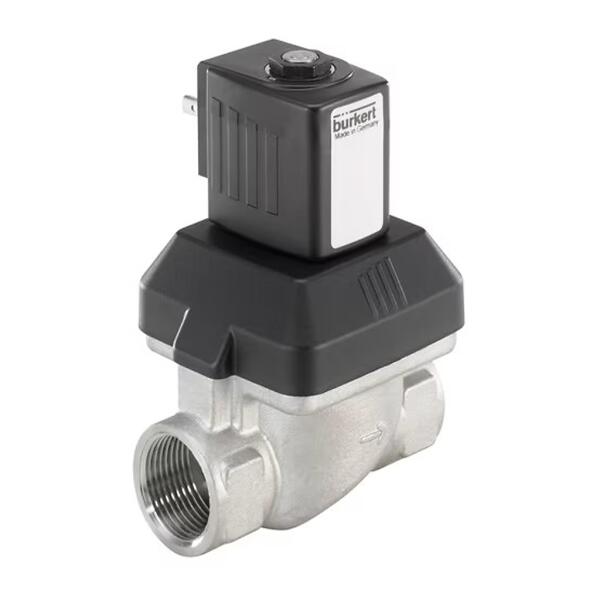

La electroválvula Burkert Tipo 6213 con número de artículo 222172 es una válvula de membrana servoasistida, 2/2 vías, normalmente cerrada (NC). Esta versión tiene cuerpo de acero inoxidable con rosca interior G1, diámetro nominal DN 20 y juntas de NBR.
Funcionamiento de la válvula de membrana Tipo 6213
Sin corriente, el paso del puerto 1 (P) al puerto 2 (A) está cerrado; la válvula solo abre cuando se excita la bobina. En el Tipo 6213, la membrana está acoplada al núcleo mediante un muelle; este acoplamiento favorece la apertura, por lo que la válvula conmuta ya desde 0 bar. Según la hoja de datos, para la sección completa se necesita una presión diferencial de 0,5 bar; el rango de presión llega hasta 10 bar. La válvula cierra de forma amortiguada y funciona con poco ruido. El valor Kv para agua es de 8,3 m³/h. Según Burkert, esta versión abre en 200–400 ms y cierra en 700–1500 ms.
Bobina y conexión eléctrica del Tipo 6213
La bobina enchufable de poliamida para 24 V AC 50 Hz (tamaño 32 mm, clase de aislamiento B) se monta sobre el pilotaje con atornillado central. La bobina de corriente alterna consume 24 VA en la conexión y 8 VA en mantenimiento; la potencia nominal es de 8 W. La conexión se realiza mediante contactos de enchufe según DIN EN 175301-803 forma A; con conector hembra, la válvula alcanza el grado de protección IP65. El conector hembra Tipo 2518 no está incluido y se suministra por separado.
Datos técnicos de un vistazo
Función A, 2/2 vías, normalmente cerrada (NC) · Diámetro nominal DN 20 · Conexión rosca interior G1 · Rango de presión 0–10 bar · Valor Kv agua 8,3 m³/h · Cuerpo de acero inoxidable · Junta NBR · Temperatura del medio -10 °C a +80 °C · Temperatura ambiente -10 °C a +55 °C · Tensión 24 V AC 50 Hz ±10 % · Potencia nominal 8 W · Conector forma A · IP65 con conector hembra · Ciclo de trabajo 100 % · Longitud de montaje 80 mm · Peso 0,927 kg
Aplicaciones del Burkert Tipo 6213
Según la hoja de datos, la versión estándar está prevista para líquidos; conmuta medios que no atacan los materiales del cuerpo ni de las juntas (viscosidad máx. 21 mm²/s). La posición de montaje es libre, preferiblemente con el actuador hacia arriba. Como distribuidor registrado por Burkert, adquirimos la válvula directamente al fabricante.
