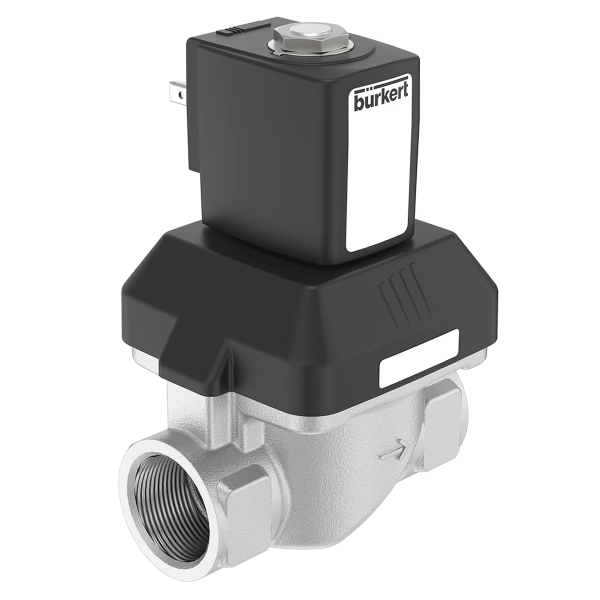

La electroválvula Burkert Tipo 6213 con número de artículo 273365 es una válvula de membrana servoasistida, 2/2 vías, normalmente cerrada (NC). Esta versión tiene cuerpo de acero inoxidable con rosca interior G1/2, diámetro nominal DN 13 y juntas de NBR.
Funcionamiento de la válvula de membrana Tipo 6213
Sin corriente, el paso del puerto 1 (P) al puerto 2 (A) está cerrado; la válvula solo abre cuando se excita la bobina. En el Tipo 6213, la membrana está acoplada al núcleo mediante un muelle; este acoplamiento favorece la apertura, por lo que la válvula conmuta ya desde 0 bar. Según la hoja de datos, para la sección completa se necesita una presión diferencial de 0,5 bar; el rango de presión llega hasta 10 bar. La válvula cierra de forma amortiguada y funciona con poco ruido. El valor Kv para agua es de 3,6 m³/h. Según Burkert, esta versión abre en 50–100 ms y cierra en 200–400 ms.
Bobina y conexión eléctrica del Tipo 6213
La bobina enchufable de epoxi para 110 V AC 50/60 Hz (tamaño 42 mm, clase de aislamiento H) se monta sobre el pilotaje con atornillado central. La potencia nominal de la bobina es de 16 W. La conexión se realiza mediante contactos de enchufe según DIN EN 175301-803 forma A; con conector hembra, la válvula alcanza el grado de protección IP65. El conector hembra Tipo 2518 no está incluido y se suministra por separado.
Datos técnicos de un vistazo
Función A, 2/2 vías, normalmente cerrada (NC) · Diámetro nominal DN 13 · Conexión rosca interior G1/2 · Rango de presión 0–10 bar · Valor Kv agua 3,6 m³/h · Cuerpo de acero inoxidable · Junta NBR · Temperatura del medio -10 °C a +80 °C · Temperatura ambiente -10 °C a +55 °C · Tensión 110 V AC 50/60 Hz ±10 % · Potencia nominal 16 W · Conector forma A · IP65 con conector hembra · Ciclo de trabajo 100 % · Longitud de montaje 58 mm · Peso 0,837 kg
Aplicaciones del Burkert Tipo 6213
Según la hoja de datos, la versión estándar está prevista para líquidos; conmuta medios que no atacan los materiales del cuerpo ni de las juntas (viscosidad máx. 21 mm²/s). La posición de montaje es libre, preferiblemente con el actuador hacia arriba. Como distribuidor registrado por Burkert, adquirimos la válvula directamente al fabricante.
