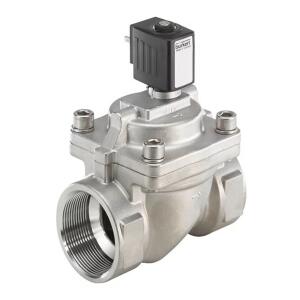

La Burkert Tipo 6281 (222011) es una válvula de membrana servoasistida de 2/2 vías, normalmente cerrada (NC). Cuerpo y conexión: cuerpo de acero inoxidable, rosca interior G1/2, diámetro nominal DN 13; la estanqueidad es de EPDM.
Función y rango de presión de la versión 222011
Sin corriente, el paso del puerto 1 (P) al puerto 2 (A) está cerrado; la válvula solo abre cuando se excita la bobina. Como válvula de membrana servoasistida, el Tipo 6281 utiliza la presión del medio para conmutar. Requiere una presión diferencial mínima de 0,2 bar y, según la hoja de datos, 0,5 bar para abrir la sección completa; el rango de presión de esta versión llega hasta 16 bar. La válvula cierra de forma amortiguada y funciona en silencio. El valor Kv para agua es de 3,8 m³/h. Según Burkert, esta versión abre en 50–1000 ms y cierra en 120–3000 ms.
Actuador y conector de la versión 222011
La bobina para 24 V AC 50/60 Hz (32 mm, encapsulado de poliamida) se monta sobre el sistema de bobina con atornillado central, resistente a las vibraciones. La bobina de corriente alterna consume 24 VA en la conexión y 14 VA en mantenimiento; la potencia nominal es de 8 W. La conexión se realiza mediante contactos de enchufe según DIN EN 175301-803 forma A; con conector hembra, la válvula alcanza el grado de protección IP65. El conector hembra Tipo 2518 no está incluido y se suministra por separado.
Datos técnicos de un vistazo
Función A, 2/2 vías, normalmente cerrada (NC) · Diámetro nominal DN 13 · Conexión rosca interior G1/2 · Rango de presión 0,2–16 bar · Valor Kv agua 3,8 m³/h · Cuerpo de acero inoxidable · Junta EPDM · Temperatura del medio -30 °C a +90 °C · Temperatura ambiente máx. +55 °C · Tensión 24 V AC 50/60 Hz ±10 % · Potencia nominal 8 W · Conector forma A · IP65 con conector hembra · Ciclo de trabajo 100 % · Longitud de montaje 65 mm · Peso 0,515 kg
Medios y montaje
Según la hoja de datos, conmuta medios que no atacan los materiales del cuerpo ni de las juntas. La posición de montaje es libre, preferiblemente con el actuador hacia arriba. Como distribuidor registrado por Burkert, adquirimos la válvula directamente al fabricante.
