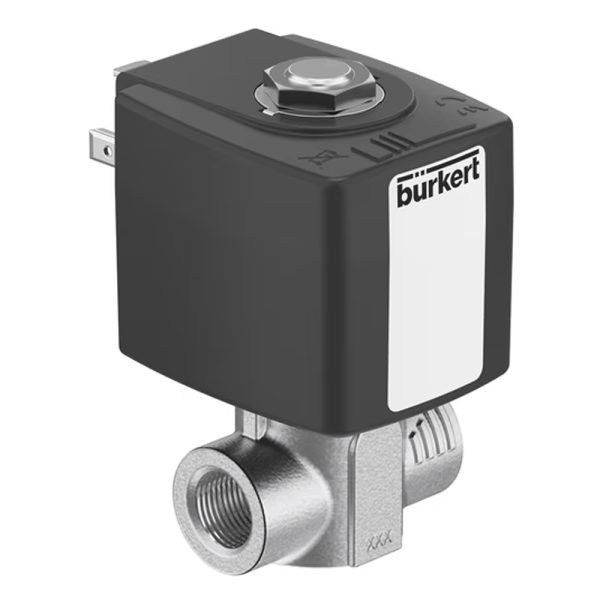

Con un diámetro nominal DN 12 y una presión de servicio admisible de hasta 20 bar, la válvula Burkert 20064878 de la serie 6440 es una válvula de pistón servocontrolada con rosca interior G 1/2. El valor Kv es de 2,2 m³/h; sin activación, la válvula permanece cerrada.
Construcción y materiales de la Burkert 6440 (20064878)
El cuerpo tiene una rosca interior G 1/2 en la entrada y la salida; la longitud de montaje es de 55 mm. El cuerpo, el asiento, el núcleo y el tapón son de acero inoxidable; la junta del asiento y la estanqueidad hacia el exterior, de EPDM. El núcleo se desliza en un anillo de PTFE, lo que prolonga la vida útil al conmutar gases secos. El tapón y el tubo guía del núcleo están soldados; Burkert indica una tasa de fuga interna y externa de 10-4 mbar·l/s. La temperatura del fluido puede estar entre -40 °C y +90 °C.
Qué tener en cuenta al elegir 20064878
La conexión se realiza con conector forma A según DIN EN 175301-803 (2 + tierra); el conector hembra, por ejemplo el Tipo 2518, no está incluido. Con el conector adecuado la válvula alcanza IP65. La bobina de epoxi de tamaño 42 mm funciona con 24 V DC. La potencia nominal es de 32 W y la potencia reducida de 19,5 W. La temperatura ambiente admisible va de -40 °C a +75 °C; compruebe este valor, ya que distingue variantes por lo demás similares.
Datos técnicos resumidos
Función A, normalmente cerrada · Diámetro nominal DN 12 (7/16 pulgada) · Presión de servicio 0–20 bar · Valor Kv 2,2 m³/h · Conexión rosca interior G 1/2, longitud de montaje 55 mm · Cuerpo y asiento de acero inoxidable · Junta EPDM · Temperatura del fluido -40 a +90 °C · Temperatura ambiente -40 a +75 °C · 24 V DC · Bobina 42 mm, 32 W · Conector forma A, IP65 · Tiempo de apertura 20–30 ms, cierre 120–200 ms
Dónde se utiliza la válvula de pistón 20064878
El Tipo 6440 está desarrollado como válvula de cierre de seguridad para sistemas de pilas de combustible y otras aplicaciones con hidrógeno, y también conmuta gases neutros como aire comprimido o nitrógeno. Como distribuidor registrado por Burkert, adquirimos la válvula directamente del fabricante.
