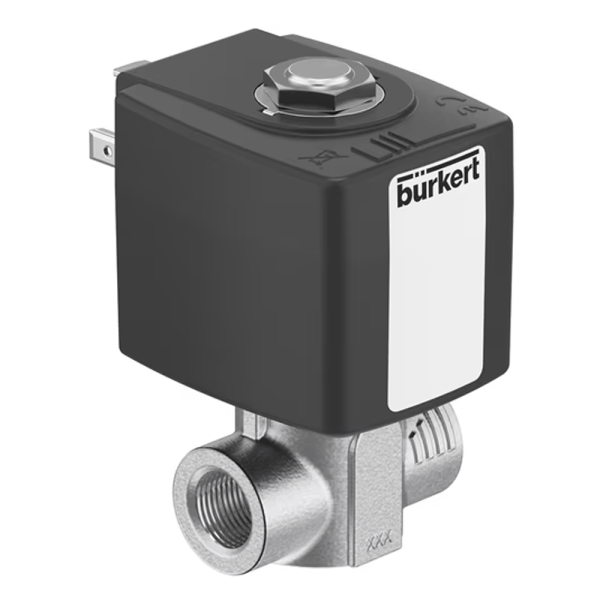

La válvula de pistón Burkert Tipo 6440 con número de artículo 20092739 es una electroválvula de 2/2 vías servocontrolada con rosca interior G 3/8. Trabaja con un diámetro nominal DN 6, una presión de servicio de 0 a 25 bar y un valor Kv de 0,6 m³/h. En reposo la válvula está cerrada y solo abre cuando se activa la bobina.
Parte eléctrica y condiciones de montaje de la válvula 20092739
La bobina automotriz tiene un conector KOSTAL MLK1.2 de 2 polos (codificación A) y alcanza el grado de protección IP6K9K; el conector hembra no está incluido. La tensión puede desviarse entre -25 % y +33 % del valor nominal. Según la ficha técnica, la potencia debe reducirse al menos un 75 % tras un máximo de 500 ms mediante regulación de corriente o señal PWM (fase de mantenimiento). La bobina de epoxi de tamaño 40 mm funciona con 12 V DC. La potencia nominal es de 14 W y la potencia reducida de 9 W. La temperatura ambiente admisible va de -40 °C a +85 °C; compruebe este valor, ya que distingue variantes por lo demás similares.
Por qué el Tipo 6440 20092739 es adecuado para hidrógeno
El cuerpo tiene una rosca interior G 3/8 en la entrada y la salida; la longitud de montaje es de 50 mm. El cuerpo, el asiento, el núcleo y el tapón son de acero inoxidable; la junta del asiento y la estanqueidad hacia el exterior, de EPDM. El núcleo se desliza en un anillo de PTFE, lo que prolonga la vida útil al conmutar gases secos. El tapón y el tubo guía del núcleo están soldados; Burkert indica una tasa de fuga interna y externa de 10-4 mbar·l/s. La temperatura del fluido puede estar entre -40 °C y +90 °C.
Datos técnicos resumidos
Función A, normalmente cerrada · Diámetro nominal DN 6 (1/4 pulgada) · Presión de servicio 0–25 bar · Valor Kv 0,6 m³/h · Conexión rosca interior G 3/8, longitud de montaje 50 mm · Cuerpo y asiento de acero inoxidable · Junta EPDM · Temperatura del fluido -40 a +90 °C · Temperatura ambiente -40 a +85 °C · 12 V DC · Bobina 40 mm, 14 W · Conector KOSTAL MLK1.2, IP6K9K · Tiempo de apertura 10–20 ms, cierre 40–50 ms
Aplicaciones de la válvula Burkert 20092739
El Tipo 6440 está desarrollado como válvula de cierre de seguridad para sistemas de pilas de combustible y otras aplicaciones con hidrógeno, y también conmuta gases neutros como aire comprimido o nitrógeno. Con conector automotriz e IP6K9K, esta versión está pensada para aplicaciones móviles. Como distribuidor registrado por Burkert, adquirimos la válvula directamente del fabricante.
