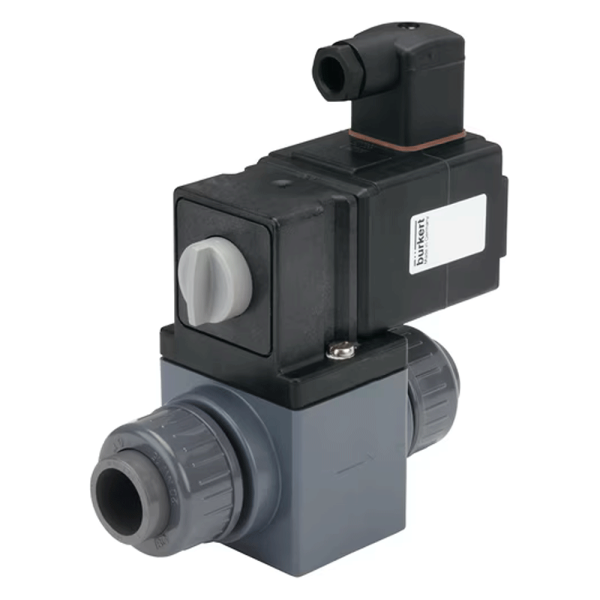

L'électrovanne Burkert type 0131, référence 462468, est une vanne à culbuteur à action directe, 2/2 voies, normalement fermée (NC). Cette version dispose d'un corps en plastique PVC avec filetage intérieur NPT1/2, d'un diamètre nominal DN 15 et de joints en EPDM. Une membrane sépare l'actionneur du corps de vanne ; des fluides agressifs comme les acides ou les bases peuvent donc aussi être commutés.
Fonctionnement de la vanne à culbuteur type 0131
Hors tension, le passage de l'orifice 1 (P) vers l'orifice 2 (A) est fermé ; la vanne ne s'ouvre que lorsque la bobine est alimentée. La vanne est à action directe et commute dès 0 bar, donc sans pression minimale ; la plage de pression de cette version va jusqu'à 1 bar, la valeur Kv pour l'eau est de 4,5 m³/h. Selon la fiche technique, elle s'ouvre en 10 à 20 ms et se ferme en 40 à 60 ms. La commande manuelle avec fonction de verrouillage facilite la mise en service et la maintenance.
Bobine, raccordement et partie électrique du type 0131
La bobine pour 24 V UC (CA/CC) est surmoulée en époxy très résistant aux produits chimiques et vissée en bloc, ce qui la rend résistante aux vibrations. L'électronique Kick and Drop intégrée réduit la puissance après l'appel (145 W) à 10 W en fonctionnement. Le raccordement se fait par languettes selon DIN EN 175301-803 forme A ; avec connecteur, la vanne atteint l'indice de protection IP65. Les corps en plastique sont raccordés à la conduite par écrou-raccord et raccord de connexion.
Caractéristiques techniques en bref
Fonction A, 2/2 voies, normalement fermée (NC) · Diamètre nominal DN 15 · Raccordement filetage intérieur NPT1/2 · Plage de pression 0–1 bar · Valeur Kv eau 4,5 m³/h · Corps en PVC · Joint EPDM · Température du fluide -10 °C à +50 °C · Température ambiante -10 °C à +50 °C · Tension 24 V UC (CA/CC) ±10 % · Connecteur forme A · IP65 avec connecteur · Poids 1,200 kg
Applications du Burkert type 0131
Elle commute des liquides agressifs et non agressifs, des gaz neutres ainsi que des gaz agressifs selon leurs propriétés de diffusion, jusqu'à une viscosité de 37 mm²/s. La position de montage est indifférente, de préférence avec l'actionneur vers le haut. En tant que revendeur référencé par Burkert, nous nous approvisionnons directement auprès du fabricant.
