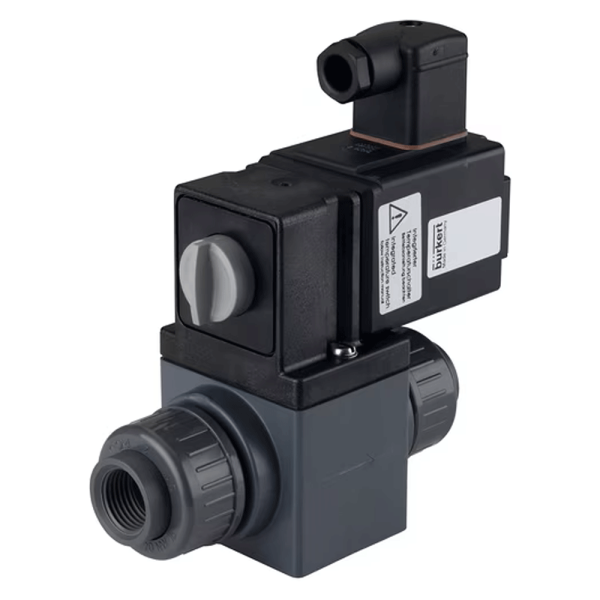

Sous la référence 47683, nous livrons la vanne à culbuteur à action directe Burkert type 0131 (2/2 voies, normalement fermée (NC)) avec corps en plastique PVC, manchon à coller Ø 20 mm et joint en EPDM, diamètre nominal DN 10. Grâce à la séparation par membrane entre actionneur et corps, l'actionneur magnétique n'entre pas en contact avec le fluide.
Comment commute la vanne Burkert type 0131 DN 10
Hors tension, le passage de l'orifice 1 (P) vers l'orifice 2 (A) est fermé ; la vanne ne s'ouvre que lorsque la bobine est alimentée. La vanne est à action directe et commute dès 0 bar, donc sans pression minimale ; la plage de pression de cette version va jusqu'à 3 bar, la valeur Kv pour l'eau est de 2 m³/h. Selon la fiche technique, elle s'ouvre en 10 à 20 ms et se ferme en 40 à 60 ms. La commande manuelle avec fonction de verrouillage facilite la mise en service et la maintenance.
Raccordement électrique et bobine
La bobine pour 24 V AC 50 Hz est surmoulée en époxy très résistant aux produits chimiques et vissée en bloc, ce qui la rend résistante aux vibrations. La bobine à courant alternatif a une puissance nominale de 16 W. Le raccordement se fait par languettes selon DIN EN 175301-803 forme A ; avec connecteur, la vanne atteint l'indice de protection IP65. Le connecteur type 2518 est fourni. Les corps en plastique sont raccordés à la conduite par écrou-raccord et raccord de connexion.
Caractéristiques techniques en bref
Fonction A, 2/2 voies, normalement fermée (NC) · Diamètre nominal DN 10 · Raccordement manchon à coller Ø 20 mm · Plage de pression 0–3 bar · Valeur Kv eau 2 m³/h · Corps en PVC · Joint EPDM · Température du fluide -10 °C à +50 °C · Température ambiante -10 °C à +50 °C · Tension 24 V AC 50 Hz ±10 % · Connecteur forme A · IP65 avec connecteur · Poids 1,030 kg
Pour quelles applications choisir la vanne 47683
Elle commute des liquides agressifs et non agressifs, des gaz neutres ainsi que des gaz agressifs selon leurs propriétés de diffusion, jusqu'à une viscosité de 37 mm²/s. La position de montage est indifférente, de préférence avec l'actionneur vers le haut. En tant que revendeur référencé par Burkert, nous nous approvisionnons directement auprès du fabricant.
