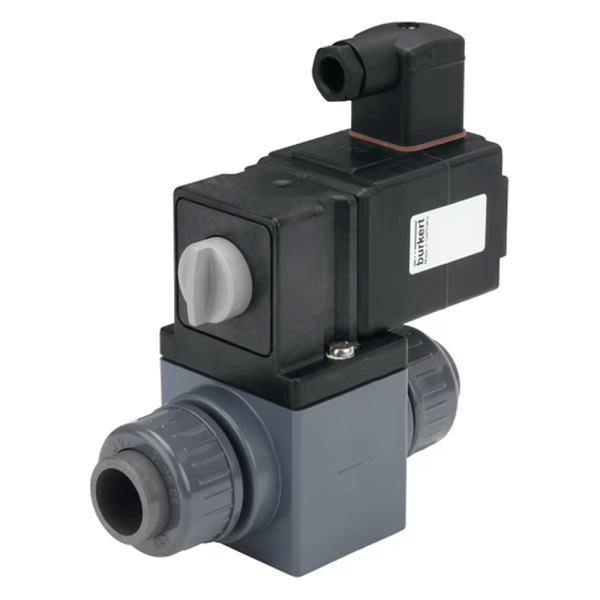

Le Burkert type 0131 (501526) est une vanne à culbuteur à action directe et à séparation des fluides, 2/2 voies, normalement fermée (NC). Corps et raccordement : corps en plastique PVC, diamètre nominal DN 20 ; l'étanchéité est assurée en FKM. La membrane entre actionneur et corps permet aussi de commuter des fluides agressifs.
Fonction et plage de pression de la version 501526
Hors tension, le passage de l'orifice 1 (P) vers l'orifice 2 (A) est fermé ; la vanne ne s'ouvre que lorsque la bobine est alimentée. La vanne est à action directe et commute dès 0 bar, donc sans pression minimale ; la plage de pression de cette version va jusqu'à 0,5 bar, la valeur Kv pour l'eau est de 6 m³/h. Selon la fiche technique, elle s'ouvre en 10 à 20 ms et se ferme en 40 à 60 ms. La commande manuelle avec fonction de verrouillage facilite la mise en service et la maintenance.
Actionneur et connecteur de la version 501526
La bobine pour 200 V AC 50/60 Hz est surmoulée en époxy très résistant aux produits chimiques et vissée en bloc, ce qui la rend résistante aux vibrations. La bobine à courant alternatif a une puissance nominale de 16 W. Le raccordement se fait par languettes selon DIN EN 175301-803 forme A ; avec connecteur, la vanne atteint l'indice de protection IP65. Burkert livre cette version partiellement montée.
Caractéristiques techniques en bref
Fonction A, 2/2 voies, normalement fermée (NC) · Diamètre nominal DN 20 · Plage de pression 0–0,5 bar · Valeur Kv eau 6 m³/h · Corps en PVC · Joint FKM · Température du fluide -10 °C à +50 °C · Température ambiante -10 °C à +50 °C · Tension 200 V AC 50/60 Hz ±10 % · Connecteur forme A · IP65 avec connecteur · Poids 1,120 kg
Fluides et montage
Elle commute des liquides agressifs et non agressifs, des gaz neutres ainsi que des gaz agressifs selon leurs propriétés de diffusion, jusqu'à une viscosité de 37 mm²/s. La position de montage est indifférente, de préférence avec l'actionneur vers le haut. En tant que revendeur référencé par Burkert, nous nous approvisionnons directement auprès du fabricant.
