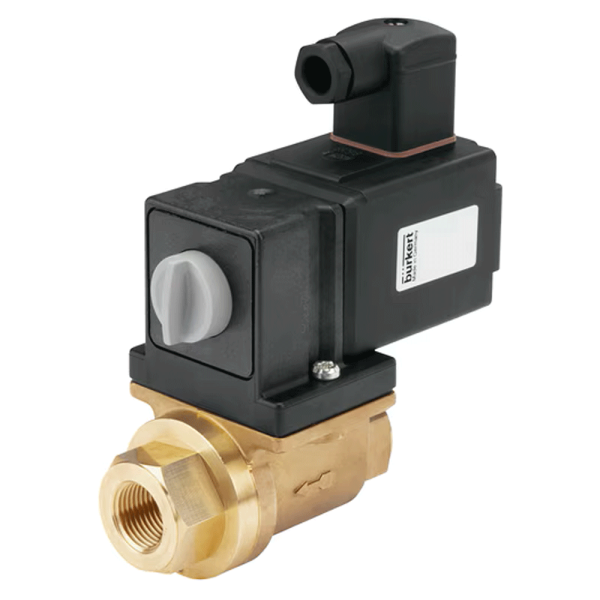

Le Burkert type 0131 (345890) est une vanne à culbuteur à action directe et à séparation des fluides, vanne de distribution 3/2 voies. Corps et raccordement : corps en laiton, filetage intérieur G1/2, diamètre nominal DN 15 ; l'étanchéité est assurée en EPDM. La membrane entre actionneur et corps permet aussi de commuter des fluides agressifs.
Fonction et plage de pression de la version 345890
En tant que vanne de distribution, l'orifice de pression 1 (P) est relié au repos à l'orifice de travail 2 (B) et l'orifice de travail 4 (A) est fermé. La vanne est à action directe et commute dès 0 bar, donc sans pression minimale ; la plage de pression de cette version va jusqu'à 0,5 bar, la valeur Kv pour l'eau est de 4 m³/h. Selon la fiche technique, elle s'ouvre en 10 à 20 ms et se ferme en 40 à 60 ms. La commande manuelle avec fonction de verrouillage facilite la mise en service et la maintenance.
Actionneur et connecteur de la version 345890
La bobine pour 24 V UC (CA/CC) est surmoulée en époxy très résistant aux produits chimiques et vissée en bloc, ce qui la rend résistante aux vibrations. L'électronique Kick and Drop intégrée réduit la puissance après l'appel (100 W) à 9 W en fonctionnement. Le raccordement se fait par languettes selon DIN EN 175301-803 forme A ; avec connecteur, la vanne atteint l'indice de protection IP65. Le connecteur type 2518 est fourni.
Caractéristiques techniques en bref
Fonction F, vanne de distribution 3/2 voies · Diamètre nominal DN 15 · Raccordement filetage intérieur G1/2 · Plage de pression 0–0,5 bar · Valeur Kv eau 4 m³/h · Corps en laiton · Joint EPDM · Température du fluide -30 °C à +90 °C · Température ambiante -30 °C à +50 °C · Tension 24 V UC (CA/CC) ±10 % · Connecteur forme A · IP65 avec connecteur · Poids 1,500 kg
Fluides et montage
Elle commute des liquides agressifs et non agressifs, des gaz neutres ainsi que des gaz agressifs selon leurs propriétés de diffusion, jusqu'à une viscosité de 37 mm²/s. La position de montage est indifférente, de préférence avec l'actionneur vers le haut. En tant que revendeur référencé par Burkert, nous nous approvisionnons directement auprès du fabricant.
