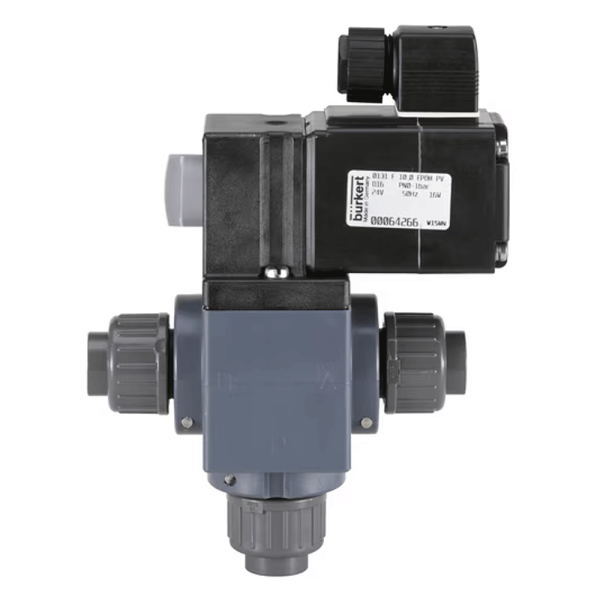

Sous la référence 58363, nous livrons la vanne à culbuteur à action directe Burkert type 0131 (vanne de distribution 3/2 voies) avec corps en plastique PVC, manchon à coller Ø 25 mm et joint en FKM, diamètre nominal DN 20. Grâce à la séparation par membrane entre actionneur et corps, l'actionneur magnétique n'entre pas en contact avec le fluide.
Comment commute la vanne Burkert type 0131 DN 20
En tant que vanne de distribution, l'orifice de pression 1 (P) est relié au repos à l'orifice de travail 2 (B) et l'orifice de travail 4 (A) est fermé. La vanne est à action directe et commute dès 0 bar, donc sans pression minimale ; la plage de pression de cette version va jusqu'à 0,25 bar, la valeur Kv pour l'eau est de 5 m³/h. Selon la fiche technique, elle s'ouvre en 10 à 20 ms et se ferme en 40 à 60 ms. La commande manuelle avec fonction de verrouillage facilite la mise en service et la maintenance.
Raccordement électrique et bobine
La bobine pour 24 V UC (CA/CC) est surmoulée en époxy très résistant aux produits chimiques et vissée en bloc, ce qui la rend résistante aux vibrations. L'électronique Kick and Drop intégrée réduit la puissance après l'appel (100 W) à 9 W en fonctionnement. Le raccordement se fait par languettes selon DIN EN 175301-803 forme A ; avec connecteur, la vanne atteint l'indice de protection IP65. Le connecteur type 2518 est fourni. Les corps en plastique sont raccordés à la conduite par écrou-raccord et raccord de connexion.
Caractéristiques techniques en bref
Fonction F, vanne de distribution 3/2 voies · Diamètre nominal DN 20 · Raccordement manchon à coller Ø 25 mm · Plage de pression 0–0,25 bar · Valeur Kv eau 5 m³/h · Corps en PVC · Joint FKM · Température du fluide -10 °C à +50 °C · Température ambiante -10 °C à +50 °C · Tension 24 V UC (CA/CC) ±10 % · Connecteur forme A · IP65 avec connecteur · Poids 1,222 kg
Pour quelles applications choisir la vanne 58363
Elle commute des liquides agressifs et non agressifs, des gaz neutres ainsi que des gaz agressifs selon leurs propriétés de diffusion, jusqu'à une viscosité de 37 mm²/s. La position de montage est indifférente, de préférence avec l'actionneur vers le haut. En tant que revendeur référencé par Burkert, nous nous approvisionnons directement auprès du fabricant.
