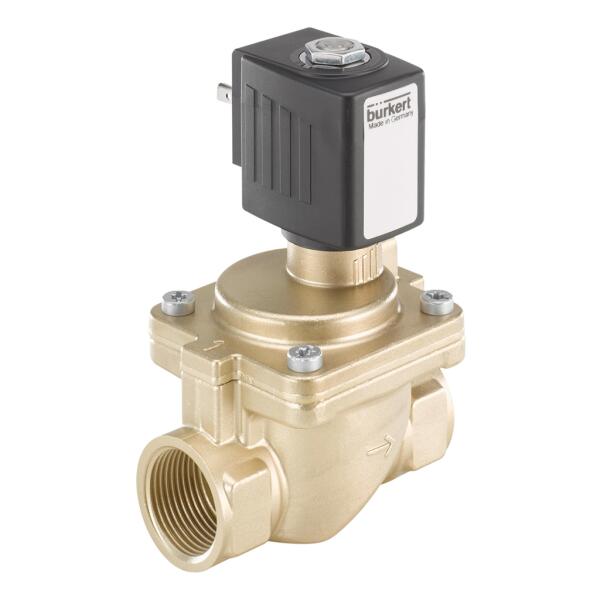

Sous la référence 289045, nous livrons la vanne à membrane servo-assistée Burkert type 6281 (2/2 voies, normalement ouverte (NO)) avec corps en laiton, taraudage G3/8 et joint en NBR, diamètre nominal DN 13.
Comment commute la vanne Burkert type 6281 DN 13
Hors tension, le passage de l'orifice 1 (P) vers l'orifice 2 (A) est ouvert ; l'alimentation de la bobine ferme la vanne. En tant que vanne à membrane servo-assistée, le type 6281 utilise la pression du fluide pour commuter. Une pression différentielle minimale de 0,2 bar est nécessaire, et selon la fiche technique 0,5 bar pour ouvrir toute la section ; la plage de pression de cette version va jusqu'à 16 bar. La vanne se ferme de manière amortie et fonctionne silencieusement. La valeur Kv pour l'eau est de 3,8 m³/h. Selon Burkert, cette version s'ouvre en 50–1000 ms et se ferme en 120–3000 ms.
Raccordement électrique et bobine
La bobine pour 240 V AC 60 Hz (32 mm, enrobage en résine époxy) est montée sur le système de bobine à vissage central, résistant aux vibrations. La bobine à courant alternatif absorbe 24 VA à l'enclenchement et 16 VA en maintien ; la puissance nominale est de 7 W. Le raccordement se fait par languettes selon DIN EN 175301-803 forme A ; avec connecteur, la vanne atteint l'indice de protection IP65. Le connecteur type 2518 n'est pas fourni et est disponible séparément.
Caractéristiques techniques en bref
Fonction B, 2/2 voies, normalement ouverte (NO) · Diamètre nominal DN 13 · Raccordement taraudage G3/8 · Plage de pression 0,2–16 bar · Valeur Kv eau 3,8 m³/h · Corps en laiton · Joint NBR · Température du fluide -10 °C à +80 °C · Température ambiante -10 °C à +55 °C · Tension 240 V AC 60 Hz ±10 % · Puissance nominale 7 W · Connecteur forme A · IP65 avec connecteur · Facteur de marche 100 % · Longueur de montage 58 mm · Poids 0,574 kg
Pour quelles applications choisir la vanne 289045
Selon la fiche technique, elle commute des fluides qui n'attaquent pas les matériaux du corps et des joints. La position de montage est indifférente, de préférence avec l'actionneur vers le haut. Selon Burkert, cette version dispose de l'homologation suivante : UR Component. En tant que revendeur référencé par Burkert, nous nous approvisionnons directement auprès du fabricant.
