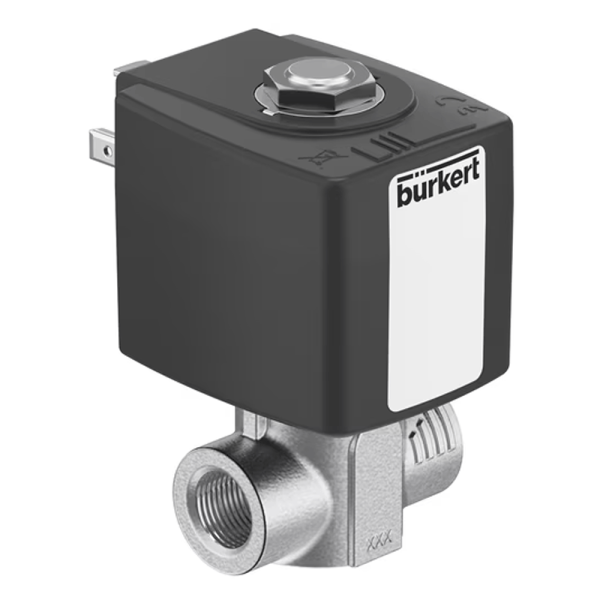

Avec un diamètre nominal DN 8 et une pression de service admissible jusqu'à 16 bar, la vanne Burkert 20092889 de la série 6440 est une vanne à piston servocommandée à taraudage G 3/8. La valeur Kv est de 1,1 m³/h ; sans commande, la vanne reste fermée.
Conception et matériaux de la Burkert 6440 (20092889)
Le corps possède un taraudage G 3/8 à l'entrée et à la sortie ; la longueur de montage est de 50 mm. Le corps, le siège, le noyau et le bouchon sont en acier inoxydable, le joint de siège et l'étanchéité vers l'extérieur en EPDM. Le noyau coulisse dans une bague en PTFE, ce qui prolonge la durée de vie lors de la commutation de gaz secs. Le bouchon et le tube de guidage du noyau sont soudés ; Burkert indique un taux de fuite interne et externe de 10-4 mbar·l/s. La température du fluide peut aller de -40 °C à +90 °C.
Ce qu'il faut vérifier pour choisir 20092889
Le raccordement se fait par un câble de 3 m de longueur ; l'indice de protection est IP65. La bobine en époxy de taille 40 mm fonctionne en 24 V AC/DC. La puissance assignée est de 9 W. La bobine est conçue pour un facteur de marche de 100 %. La température ambiante admissible va de -40 °C à +55 °C : vérifiez cette valeur, car elle distingue des variantes par ailleurs similaires.
Utilisation de 20092889 en zone explosible
Cette version est homologuée ATEX et IECEx et prévue pour les zones explosibles de catégorie 2 (zone 1/21). Marquage selon le fabricant : II 2 G mb IIC T4 Gb / II 2 D mb IIIC T130 °C Db (montage individuel).
Caractéristiques techniques en bref
Fonction A, normalement fermée · Diamètre nominal DN 8 (5/16 pouce) · Pression de service 0–16 bar · Valeur Kv 1,1 m³/h · Raccordement taraudage G 3/8, longueur de montage 50 mm · Corps et siège en acier inoxydable · Joint EPDM · Température du fluide -40 à +90 °C · Température ambiante -40 à +55 °C · 24 V AC/DC · Bobine 40 mm, 9 W · Câble 3 m, IP65 · Temps d'ouverture 10–20 ms, de fermeture 40–50 ms · Homologation ATEX et IECEx
Où la vanne à piston 20092889 est utilisée
Le type 6440 est développé comme vanne d'arrêt de sécurité pour les systèmes de piles à combustible et d'autres applications hydrogène ; il commute aussi des gaz neutres comme l'air comprimé ou l'azote. Grâce à son homologation Ex, cette version peut aussi être utilisée en zone explosible. En tant que revendeur référencé par Burkert, nous achetons la vanne directement auprès du fabricant.
