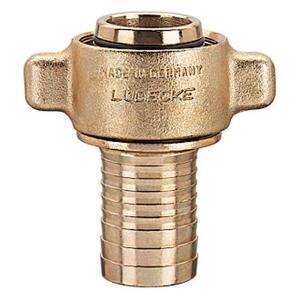

Luedecke 105/75 S - Raccordi a vite completi con collare di bloccaggio

Luedecke 105/75 S - Raccordi a vite completi con collare di bloccaggio

Codice articolo: LUE.105/75 S
Filtra: 4064564000032
HAN: 105/75 S
Produttore: Lüdecke GmbH

Collegamento a vite completo con collare di bloccaggio Rd 105 x 1/4 i, SLW 75, Cono 1:3

» Le rappresentazioni dei prodotti possono differire dal design reale. Si prega di osservare le caratteristiche tecniche e le schede tecniche!

137,07 €

escl. 19% IVA , più

scarsa disponibilità in magazzino
Tempo di consegna: 3 - 5 giorni lavorativi Paesi esteri

Descrizione
Informazioni GPSR

Con 105/75 S riceve un raccordo completo con collare di sicurezza di Ludecke. Il collegamento è realizzato come Rd 105 x 1/4 f - Tubo d.i. 75. Il cono è 1:3. In Ludecke i portagomma conici con cono 1:3 sono sempre dotati di un O-ring aggiuntivo. Il passaggio è di 67 mm. La lunghezza totale è di 206 mm. Il materiale impiegato è Ghisa malleabile/acciaio zincato e giallo passivato, la guarnizione è in NBR. La zincatura è priva di cromo VI.

Impiego e tecnica di 105/75 S

I raccordi conici secondo DIN 8537 e DIN 20 033 sono armature robuste per edilizia e industria mineraria. Un portagomma conico con ghiera viene avvitato su un nipplo con cono interno; il cono maschio e il cono interno tengono l’uno contro l’altro senza ulteriore materiale di tenuta. Il sistema è impiegato in tutto il mondo per aria compressa e acqua in cantiere, in miniera e in galleria. Il controelemento è un nipplo conico del programma Ludecke. Il tubo viene fissato con fascette DIN 20039 B, tipo SK. Secondo la norma la pressione massima di esercizio è di PN 16 bar; a seconda della temperatura e del tipo di montaggio sono possibili fino a 25 bar. Il campo di temperatura va da -40 a +95 °C. Per pressioni di esercizio da 40 bar Ludecke dispone di un programma dedicato.

Materiale della guarnizione:

NBR
Max. pressione di esercizio:

PN 16 bar (secondo lo Standard, fino a 25 bar: a seconda della temperatura e del tipo di legatura)
Materiale del prodotto:

Ghisa malleabile/acciaio zincato e giallo passivato
Collegamento:

Rd 105 x 1/4 f - Tubo d.i. 75
L:

206
Foro:

67
B:

158
Peso di consegna:

3,79 Kg
Peso dell'articolo:

3,79 Kg

Produttore
Nome: Lüdecke GmbH
Indirizzo stradale: Heinrich-Hauck-Str. 2
Codice postale, città: 92224 Bayern Amberg
Email: info(at)luedecke.de
Web: https://www.luedecke.de
