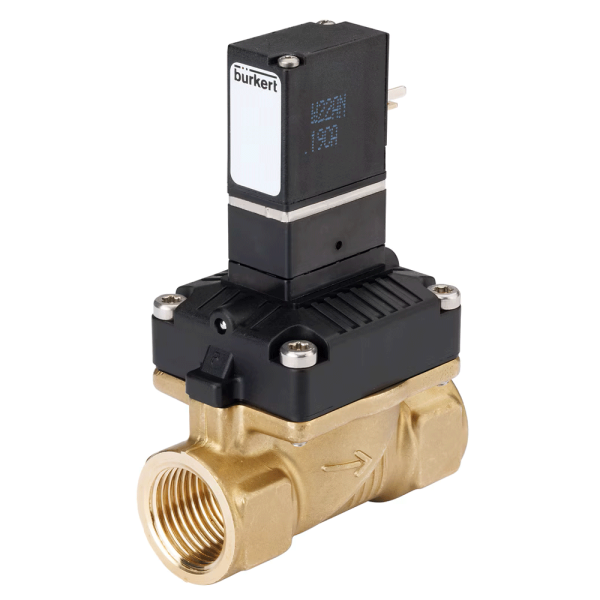

Il Burkert Tipo 6212 (20083629) è un'elettrovalvola a 2/2 vie servoassistita con servomembrana, normalmente chiusa (NC). Corpo e attacco: corpo in ottone, filettatura interna G3/8, diametro nominale DN 10; la membrana è in EPDM. L'attuatore è separato dal fluido da una membrana di separazione e resta protetto anche con fluidi leggermente aggressivi.
Principio di funzionamento e campo di pressione del Tipo 6212 (20083629)
La valvola è servoassistita e richiede quindi una pressione minima di 0,2 bar; per aprire la sezione completa è necessaria una pressione differenziale di 0,5 bar. Il campo di pressione di questa versione va da 0,2 a 10 bar, il valore Kv per l'acqua è di 1,9 m³/h. La costruzione delle parti interne garantisce una chiusura morbida con picchi di pressione molto ridotti. Con un assorbimento di 3,4 W a 24 V DC, la valvola è progettata per il funzionamento continuo con rapporto di inserzione del 100 %.
Corpo, guarnizione e connettore della versione 20083629
Il corpo in ottone si monta direttamente sulla tubazione tramite filettatura interna G3/8; il coperchio del corpo è in PPE/PA. Il collegamento elettrico avviene tramite contatti a spina secondo DIN EN 175301-803 forma C; il connettore Tipo 2516 va ordinato separatamente e garantisce il grado di protezione IP65. La posizione di montaggio è libera, preferibilmente con l'attuatore verso l'alto.
Dati tecnici in sintesi
Funzione a, normalmente chiusa (NC) · Diametro nominale DN 10 · Attacco filettatura interna G3/8 · Campo di pressione 0,2–10 bar (PN 10) · Valore Kv acqua 1,9 m³/h · Corpo in ottone, coperchio in PPE/PA · Guarnizione EPDM · Temperatura del fluido -10 °C a +50 °C · Temperatura ambiente max. +55 °C · Tensione 24 V DC ±10 % · Potenza 3,4 W · Connettore forma C · IP65 con connettore · Lunghezza di montaggio 50 mm · Peso 0,24 kg
Indicazioni di scelta per il Burkert Tipo 6212
Commuta fluidi neutri e leggermente aggressivi, gassosi e liquidi, che non attaccano i materiali del corpo e delle guarnizioni, fino a una viscosità di 21 mm²/s. Burkert fornirà il Tipo 6212 solo fino al 17 dicembre 2027; fino ad allora la valvola può ancora essere sostituita con una identica negli impianti esistenti. In qualità di rivenditore registrato presso Burkert, acquistiamo la valvola direttamente dal produttore.
