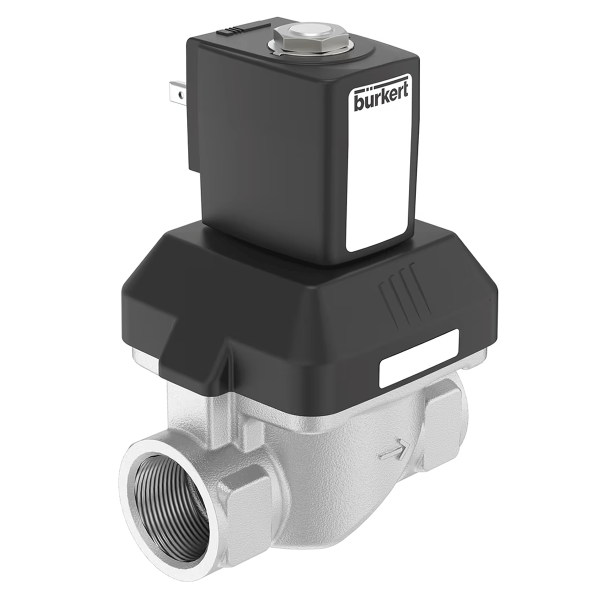

Con il codice articolo 274677 forniamo la valvola a membrana servoassistita Burkert Tipo 6213 (2/2 vie, normalmente chiusa (NC)) con corpo in acciaio inox, filettatura interna G3/4 e guarnizione in NBR, diametro nominale DN 13.
Come commuta la valvola Burkert Tipo 6213 DN 13
In assenza di corrente il passaggio dall'attacco 1 (P) all'attacco 2 (A) è chiuso; la valvola si apre solo con la bobina eccitata. Nel Tipo 6213 la membrana è accoppiata al nucleo tramite una molla; questo accoppiamento favorisce l'apertura, perciò la valvola commuta già da 0 bar. Secondo la scheda tecnica, per la sezione completa è necessaria una pressione differenziale di 0,5 bar; il campo di pressione arriva a 10 bar. La valvola chiude in modo smorzato e lavora con poca rumorosità. Il valore Kv per l'acqua è di 3,6 m³/h. Secondo Burkert, questa versione apre in 50–100 ms e chiude in 200–400 ms.
Collegamento elettrico e bobina
La bobina a innesto in poliammide per 230 V AC 50 Hz (grandezza 32 mm, classe di isolamento B) è montata sul pilota ad avvitamento centrale. La bobina a corrente alternata assorbe 36 VA all'inserzione e 8 VA in mantenimento; la potenza nominale è di 8 W. Il collegamento avviene tramite contatti a spina secondo DIN EN 175301-803 forma A; con il connettore la valvola raggiunge il grado di protezione IP65. Il connettore Tipo 2518 non è incluso ed è disponibile separatamente.
Dati tecnici in sintesi
Funzione A, 2/2 vie, normalmente chiusa (NC) · Diametro nominale DN 13 · Attacco filettatura interna G3/4 · Campo di pressione 0–10 bar · Valore Kv acqua 3,6 m³/h · Corpo in acciaio inox · Guarnizione NBR · Temperatura del fluido da -10 °C a +80 °C · Temperatura ambiente da -10 °C a +55 °C · Tensione 230 V AC 50 Hz ±10 % · Potenza nominale 8 W · Connettore forma A · IP65 con connettore · Rapporto di inserzione 100 % · Lunghezza di montaggio 65 mm · Peso 0,56 kg
Per cosa è adatta la valvola 274677
Secondo la scheda tecnica, la versione standard è prevista per i liquidi; commuta fluidi che non aggrediscono i materiali del corpo e delle guarnizioni (viscosità max. 21 mm²/s). La posizione di montaggio è libera, preferibilmente con l'attuatore verso l'alto. In qualità di rivenditore registrato presso Burkert, acquistiamo la valvola direttamente dal produttore.
