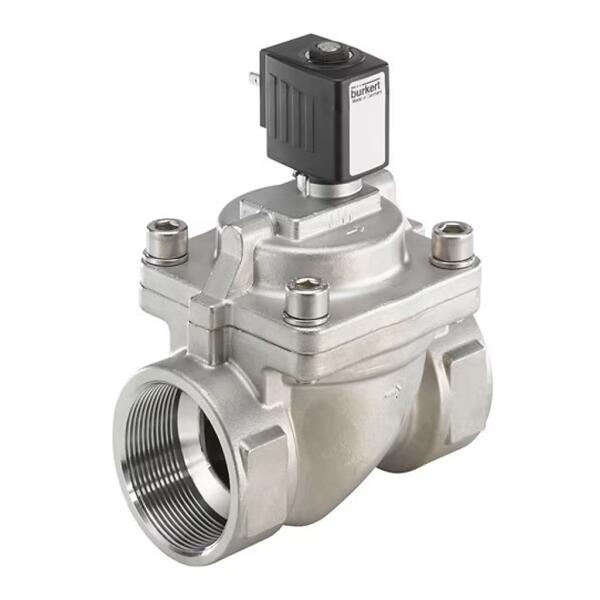

L'électrovanne Burkert type 6281, référence 319441, est une vanne à membrane servo-assistée, 2/2 voies, normalement fermée (NC). Cette version dispose d'un corps en acier inoxydable avec taraudage G1/2, d'un diamètre nominal DN 13 et de joints en EPDM.
Fonctionnement de la vanne à membrane type 6281
Hors tension, le passage de l'orifice 1 (P) vers l'orifice 2 (A) est fermé ; la vanne ne s'ouvre que lorsque la bobine est alimentée. En tant que vanne à membrane servo-assistée, le type 6281 utilise la pression du fluide pour commuter. Une pression différentielle minimale de 0,2 bar est nécessaire, et selon la fiche technique 0,5 bar pour ouvrir toute la section ; la plage de pression de cette version va jusqu'à 16 bar. La vanne se ferme de manière amortie et fonctionne silencieusement. La valeur Kv pour l'eau est de 3,8 m³/h. Selon Burkert, cette version s'ouvre en 50–1000 ms et se ferme en 120–3000 ms.
Bobine et raccordement électrique du type 6281
La bobine pour 24 V DC (32 mm, enrobage en polyamide) est montée sur le système de bobine à vissage central, résistant aux vibrations. La puissance nominale de la bobine est de 8 W. Le raccordement se fait par languettes selon DIN EN 175301-803 forme A ; avec connecteur, la vanne atteint l'indice de protection IP65. Le connecteur type 2518 n'est pas fourni et est disponible séparément. Pour la mise en service et la maintenance, cette version dispose d'une commande manuelle (commande rotative, verrouillable).
Caractéristiques techniques en bref
Fonction A, 2/2 voies, normalement fermée (NC) · Diamètre nominal DN 13 · Raccordement taraudage G1/2 · Plage de pression 0,2–16 bar · Valeur Kv eau 3,8 m³/h · Corps en acier inoxydable · Joint EPDM · Température du fluide -30 °C à +90 °C · Température ambiante max. +55 °C · Tension 24 V DC ±10 % · Puissance nominale 8 W · Connecteur forme A · IP65 avec connecteur · Facteur de marche 100 % · Longueur de montage 65 mm · Poids 0,59 kg
Applications du Burkert type 6281
Selon la fiche technique, elle commute des fluides qui n'attaquent pas les matériaux du corps et des joints. La position de montage est indifférente, de préférence avec l'actionneur vers le haut. En tant que revendeur référencé par Burkert, nous nous approvisionnons directement auprès du fabricant.
