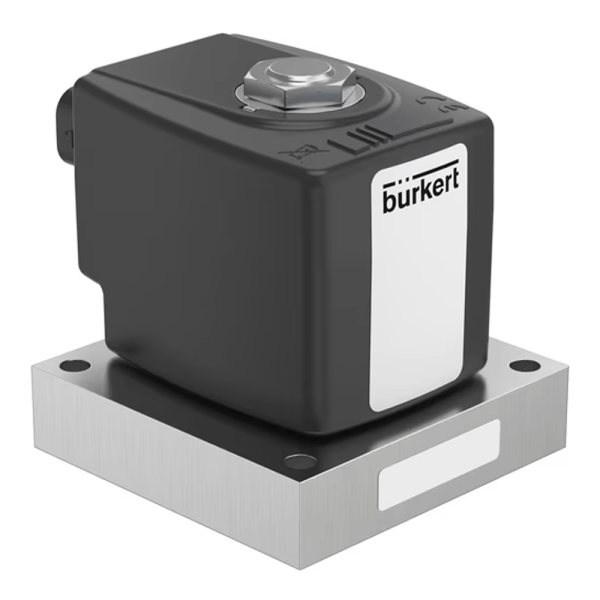

Con diametro nominale DN 12 e una pressione di esercizio ammessa fino a 20 bar, la valvola Burkert 20084225 della serie 6440 è una valvola a pistone servocomandata con corpo flangiato (flangia Bürkert 60 x 60 mm). Il valore Kv è di 2,4 m³/h; senza comando la valvola resta chiusa.
Cosa verificare nella scelta di 20084225
Il collegamento avviene tramite un cavo lungo 3 m; il grado di protezione è IP65. La bobina in resina epossidica di grandezza 42 mm funziona a 24 V AC/DC. La sua elettronica Kick-and-Drop integrata esegue l'eccitazione con 44 W e poi mantiene con 6,5 W. La bobina è progettata per un rapporto di inserzione del 100 %. La temperatura ambiente ammessa va da -40 °C a +70 °C: verificate questo valore, perché distingue varianti per il resto simili.
Struttura e materiali della Burkert 6440 (20084225)
Il corpo flangiato ha lo schema di flangia Bürkert 60 x 60 mm. Corpo, sede, nucleo e tappo sono in acciaio inox, la guarnizione di sede e la tenuta verso l'esterno in EPDM. Il nucleo scorre in un anello in PTFE, che prolunga la durata nella commutazione di gas secchi. Tappo e tubo guida del nucleo sono saldati; Burkert indica un tasso di perdita interno ed esterno di 10-4 mbar·l/s. La temperatura del fluido può essere compresa tra -40 °C e +90 °C.
Impiego di 20084225 in aree a rischio di esplosione
Questa versione è omologata ATEX e IECEx e prevista per aree a rischio di esplosione di categoria 2 (zona 1/21). Marcatura secondo il produttore: II 2 G Ex mb IIC T4 Gb / II 2 D Ex mb IIIC T130°C Db.
Dati tecnici in sintesi
Funzione A, normalmente chiusa · Diametro nominale DN 12 (7/16 pollice) · Pressione di esercizio 0–20 bar · Valore Kv 2,4 m³/h · Attacco flangia Bürkert 60 x 60 mm · Corpo e sede in acciaio inox · Tenuta EPDM · Temperatura del fluido da -40 a +90 °C · Temperatura ambiente da -40 a +70 °C · 24 V AC/DC · Bobina 42 mm, eccitazione 44 W / mantenimento 6,5 W · Cavo 3 m, IP65 · Tempo di apertura 20–30 ms, chiusura 120–200 ms · Omologazione ATEX e IECEx
Dove si utilizza la valvola a pistone 20084225
Il Tipo 6440 è sviluppato come valvola di intercettazione di sicurezza per sistemi a celle a combustibile e altre applicazioni a idrogeno, e commuta anche gas neutri come aria compressa o azoto. Grazie all'omologazione Ex, può essere impiegata anche in aree a rischio di esplosione. In qualità di rivenditore registrato presso Burkert, acquistiamo la valvola direttamente dal produttore.
