FrenchTipo 0131 - Valvola a bilanciere a 2/2 o 3/2 vie ad azione diretta
Il Burkert Tipo 0131 è una valvola a bilanciere ad azione diretta nelle versioni a 2/2 e 3/2 vie. Una membrana separa l'attuatore dal corpo valvola, perciò è possibile controllare in sicurezza anche fluidi aggressivi come acidi o soluzioni alcaline. La bobina è sovrastampata in resina epossidica ad alta resistenza chimica e avvitata a blocco, e ogni versione dispone di un comando manuale con funzione di arresto.
Funzioni e campi di pressione della valvola a bilanciere Tipo 0131
Come valvola a 2/2 vie, il Tipo 0131 è normalmente chiuso (A) o normalmente aperto (B). Le versioni a 3/2 vie sono disponibili normalmente chiuse (C) o aperte (D), come valvola miscelatrice (E) e come valvola deviatrice (F). La valvola è ad azione diretta e commuta da 0 bar. La pressione ammessa dipende dal diametro nominale e dalla funzione: a seconda del diametro, le valvole a 2/2 vie commutano fino a 3, 1 o 0,5 bar, quelle a 3/2 vie fino a 1, 0,5 o 0,25 bar. Secondo la scheda tecnica la valvola apre in 10–20 ms e chiude in 40–60 ms.
Corpi, attacchi e bobine delle valvole Burkert Tipo 0131

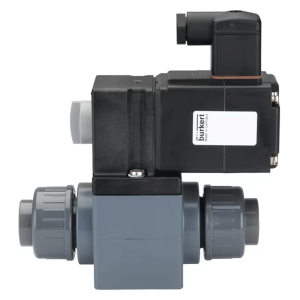

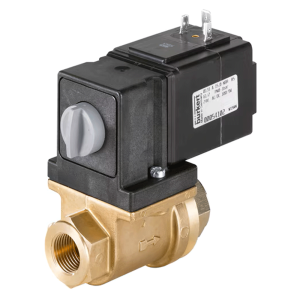

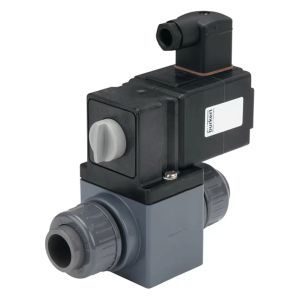

I corpi in ottone si collegano tramite filettatura interna da G3/8 a G3/4. I corpi in plastica PVC si collegano tramite dado di raccordo e raccordo di collegamento, come manicotto da incollare Ø 16, 20 o 25 mm o come manicotto filettato G o NPT. A seconda del fluido la tenuta è in NBR, EPDM o FKM. In tutte le varianti a corrente universale (UC) un'elettronica Kick and Drop riduce la potenza dopo lo spunto da 100 W a 9 W in esercizio; le bobine a corrente alternata hanno una potenza nominale di 16 W. Il collegamento elettrico avviene tramite contatti a spina secondo DIN EN 175301-803 forma A per il connettore Tipo 2518.
Dati tecnici in sintesi
Funzioni A, B (2/2 vie) e C, D, E, F (3/2 vie) · Diametro nominale DN 10, DN 15, DN 20 · Valore Kv acqua da 2 a 6 m³/h · Corpo in ottone o PVC · Guarnizione NBR, EPDM o FKM · Temperatura del fluido con PVC da -10 °C a +50 °C, con ottone fino a +90 °C o +130 °C a seconda della guarnizione · Viscosità max. 37 mm²/s · Temperatura ambiente max. +50 °C · Tensioni tra cui 24 V e 230 V · Rapporto di inserzione 100 % · Connettore forma A, IP65 con connettore
Impieghi e versioni speciali del Tipo 0131
Il Tipo 0131 commuta liquidi aggressivi e non aggressivi, gas neutri e gas aggressivi in base alle loro proprietà di diffusione. A seconda della versione sono disponibili un segnalatore elettrico di posizione, materiali omologati per acqua potabile e varianti con tolleranza di tensione estesa di ±30 % per temperature ambiente fino a +70 °C. La posizione di montaggio è libera, preferibilmente con l'attuatore verso l'alto. In qualità di rivenditore registrato presso Burkert, acquistiamo le valvole direttamente dal produttore.
