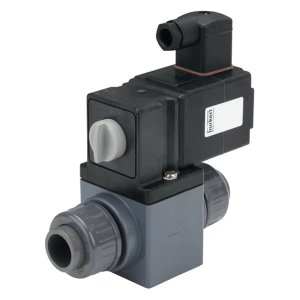

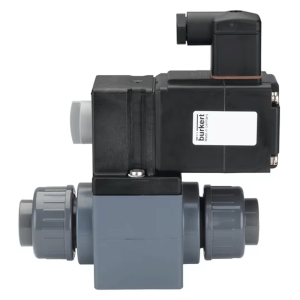

Il Burkert Tipo 0131 (365600) è una valvola a bilanciere ad azione diretta con separazione dei fluidi, 2/2 vie, normalmente aperta (NO). Corpo e attacco: corpo in plastica PVC, manicotto da incollare Ø 20 mm, diametro nominale DN 15; la tenuta è in FKM. La membrana tra attuatore e corpo valvola consente di commutare anche fluidi aggressivi.
Funzione e campo di pressione della versione 365600
In assenza di corrente il passaggio dall'attacco 1 (P) all'attacco 2 (B) è aperto; eccitando la bobina la valvola si chiude. La valvola è ad azione diretta e commuta da 0 bar, quindi senza pressione minima; il campo di pressione di questa versione arriva a 1 bar, il valore Kv per l'acqua è di 4,5 m³/h. Secondo la scheda tecnica apre in 10–20 ms e chiude in 40–60 ms. Il comando manuale con funzione di arresto semplifica la messa in servizio e la manutenzione.
Attuatore e connettore della versione 365600
La bobina per 110 V UC (CA/CC) è sovrastampata in resina epossidica ad alta resistenza chimica e avvitata a blocco, il che la rende resistente alle vibrazioni. L'elettronica Kick and Drop integrata riduce la potenza dopo lo spunto (100 W) a 9 W in esercizio. Il collegamento avviene tramite contatti a spina secondo DIN EN 175301-803 forma A; con il connettore la valvola raggiunge il grado di protezione IP65. Il connettore Tipo 2518 è incluso. I corpi in plastica si collegano alla tubazione tramite dado di raccordo e raccordo di collegamento.
Dati tecnici in sintesi
Funzione B, 2/2 vie, normalmente aperta (NO) · Diametro nominale DN 15 · Attacco manicotto da incollare Ø 20 mm · Campo di pressione 0–1 bar · Valore Kv acqua 4,5 m³/h · Corpo in PVC · Guarnizione FKM · Temperatura del fluido da -10 °C a +50 °C · Temperatura ambiente da -10 °C a +50 °C · Tensione 110 V UC (CA/CC) ±10 % · Connettore forma A · IP65 con connettore · Peso 1,600 kg
Fluidi e montaggio
Commuta liquidi aggressivi e non aggressivi, gas neutri e gas aggressivi in base alle loro proprietà di diffusione, fino a una viscosità di 37 mm²/s. La posizione di montaggio è libera, preferibilmente con l'attuatore verso l'alto. In qualità di rivenditore registrato presso Burkert, acquistiamo la valvola direttamente dal produttore.
