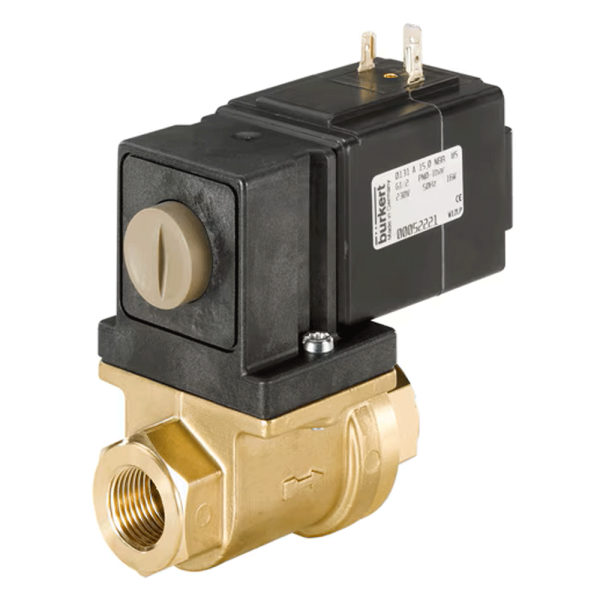

Con il codice articolo 52221 forniamo la valvola a bilanciere ad azione diretta Burkert Tipo 0131 (2/2 vie, normalmente chiusa (NC)) con corpo in ottone, filettatura interna G1/2 e guarnizione in NBR, diametro nominale DN 15. Grazie alla separazione a membrana tra attuatore e corpo, l'attuatore magnetico non entra in contatto con il fluido.
Come commuta la valvola Burkert Tipo 0131 DN 15
In assenza di corrente il passaggio dall'attacco 1 (P) all'attacco 2 (A) è chiuso; la valvola si apre solo con la bobina eccitata. La valvola è ad azione diretta e commuta da 0 bar, quindi senza pressione minima; il campo di pressione di questa versione arriva a 1 bar, il valore Kv per l'acqua è di 4,5 m³/h. Secondo la scheda tecnica apre in 10–20 ms e chiude in 40–60 ms. Il comando manuale con funzione di arresto semplifica la messa in servizio e la manutenzione.
Collegamento elettrico e bobina
La bobina per 230 V AC 50 Hz è sovrastampata in resina epossidica ad alta resistenza chimica e avvitata a blocco, il che la rende resistente alle vibrazioni. La bobina a corrente alternata ha una potenza nominale di 16 W. Il collegamento avviene tramite contatti a spina secondo DIN EN 175301-803 forma A; con il connettore la valvola raggiunge il grado di protezione IP65. Il connettore Tipo 2518 è incluso.
Dati tecnici in sintesi
Funzione A, 2/2 vie, normalmente chiusa (NC) · Diametro nominale DN 15 · Attacco filettatura interna G1/2 · Campo di pressione 0–1 bar · Valore Kv acqua 4,5 m³/h · Corpo in ottone · Guarnizione NBR · Temperatura del fluido da -10 °C a +90 °C · Temperatura ambiente da -10 °C a +50 °C · Tensione 230 V AC 50 Hz ±10 % · Connettore forma A · IP65 con connettore · Peso 1,498 kg
Per cosa è adatta la valvola 52221
Commuta liquidi aggressivi e non aggressivi, gas neutri e gas aggressivi in base alle loro proprietà di diffusione, fino a una viscosità di 37 mm²/s. La posizione di montaggio è libera, preferibilmente con l'attuatore verso l'alto. In qualità di rivenditore registrato presso Burkert, acquistiamo la valvola direttamente dal produttore.
