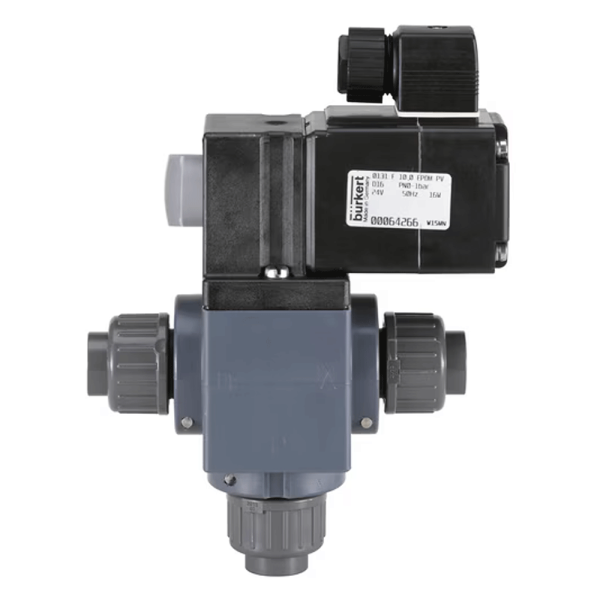

L'elettrovalvola Burkert Tipo 0131 con codice articolo 340121 è una valvola a bilanciere ad azione diretta, valvola miscelatrice a 3/2 vie. Questa versione ha un corpo in plastica PVC con manicotto da incollare Ø 20 mm, diametro nominale DN 15 e guarnizioni in EPDM. Una membrana separa l'attuatore dal corpo valvola, perciò è possibile commutare anche fluidi aggressivi come acidi o soluzioni alcaline.
Funzionamento della valvola a bilanciere Tipo 0131
Come valvola miscelatrice, in posizione di riposo l'attacco di pressione 1 (P1) è chiuso e l'attacco di pressione 3 (P2) è collegato all'attacco di lavoro 2 (A). La valvola è ad azione diretta e commuta da 0 bar, quindi senza pressione minima; il campo di pressione di questa versione arriva a 0,3 bar, il valore Kv per l'acqua è di 4 m³/h. Secondo la scheda tecnica apre in 10–20 ms e chiude in 40–60 ms. Il comando manuale con funzione di arresto semplifica la messa in servizio e la manutenzione.
Bobina, attacco e parte elettrica del Tipo 0131
La bobina per 24 V UC (CA/CC) è sovrastampata in resina epossidica ad alta resistenza chimica e avvitata a blocco, il che la rende resistente alle vibrazioni. L'elettronica Kick and Drop integrata riduce la potenza dopo lo spunto (100 W) a 9 W in esercizio. Il collegamento avviene tramite contatti a spina secondo DIN EN 175301-803 forma A; con il connettore la valvola raggiunge il grado di protezione IP65. Il connettore Tipo 2518 è incluso. I corpi in plastica si collegano alla tubazione tramite dado di raccordo e raccordo di collegamento.
Dati tecnici in sintesi
Funzione E, valvola miscelatrice a 3/2 vie · Diametro nominale DN 15 · Attacco manicotto da incollare Ø 20 mm · Campo di pressione 0–0,3 bar · Valore Kv acqua 4 m³/h · Corpo in PVC · Guarnizione EPDM · Temperatura del fluido da -10 °C a +50 °C · Temperatura ambiente da -10 °C a +50 °C · Tensione 24 V UC (CA/CC) ±10 % · Connettore forma A · IP65 con connettore · Peso 1,200 kg
Impieghi del Burkert Tipo 0131
Commuta liquidi aggressivi e non aggressivi, gas neutri e gas aggressivi in base alle loro proprietà di diffusione, fino a una viscosità di 37 mm²/s. La posizione di montaggio è libera, preferibilmente con l'attuatore verso l'alto. In qualità di rivenditore registrato presso Burkert, acquistiamo la valvola direttamente dal produttore.
