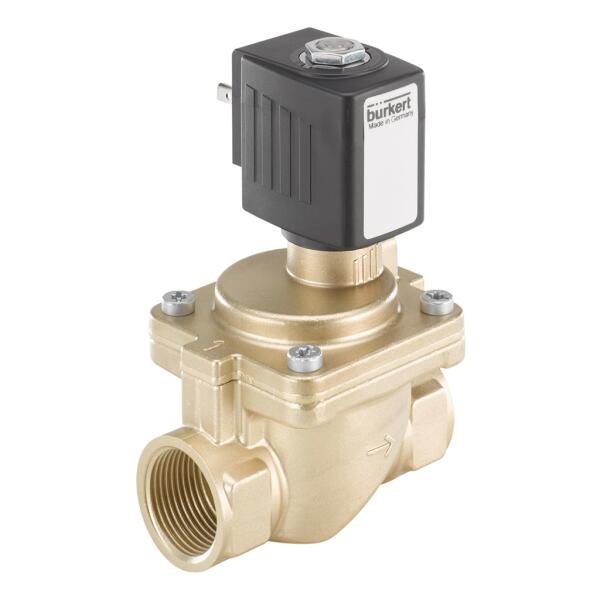

Le Burkert type 6281 (221916) est une vanne à membrane servo-assistée 2/2 voies, normalement fermée (NC). Corps et raccordement : corps en laiton, taraudage G1 1/2, diamètre nominal DN 40 ; l'étanchéité est assurée en EPDM.
Fonction et plage de pression de la version 221916
Hors tension, le passage de l'orifice 1 (P) vers l'orifice 2 (A) est fermé ; la vanne ne s'ouvre que lorsque la bobine est alimentée. En tant que vanne à membrane servo-assistée, le type 6281 utilise la pression du fluide pour commuter. Une pression différentielle minimale de 0,2 bar est nécessaire, et selon la fiche technique 0,5 bar pour ouvrir toute la section ; la plage de pression de cette version va jusqu'à 16 bar. La vanne se ferme de manière amortie et fonctionne silencieusement. La valeur Kv pour l'eau est de 30 m³/h. Selon Burkert, cette version s'ouvre en 150–1500 ms et se ferme en 200–3500 ms.
Actionneur et connecteur de la version 221916
La bobine pour 24 V DC (32 mm, enrobage en polyamide) est montée sur le système de bobine à vissage central, résistant aux vibrations. La puissance nominale de la bobine est de 8 W. Le raccordement se fait par languettes selon DIN EN 175301-803 forme A ; avec connecteur, la vanne atteint l'indice de protection IP65. Le connecteur type 2518 n'est pas fourni et est disponible séparément.
Caractéristiques techniques en bref
Fonction A, 2/2 voies, normalement fermée (NC) · Diamètre nominal DN 40 · Raccordement taraudage G1 1/2 · Plage de pression 0,2–16 bar · Valeur Kv eau 30 m³/h · Corps en laiton · Joint EPDM · Température du fluide -30 °C à +90 °C · Température ambiante max. +55 °C · Tension 24 V DC ±10 % · Puissance nominale 8 W · Connecteur forme A · IP65 avec connecteur · Facteur de marche 100 % · Longueur de montage 126 mm · Poids 2,985 kg
Fluides et montage
Selon la fiche technique, elle commute des fluides qui n'attaquent pas les matériaux du corps et des joints. La position de montage est indifférente, de préférence avec l'actionneur vers le haut. En tant que revendeur référencé par Burkert, nous nous approvisionnons directement auprès du fabricant.
