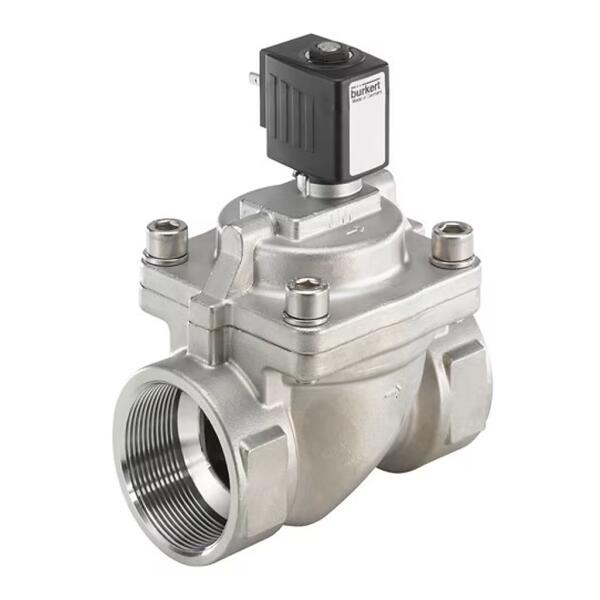

Sous la référence 222025, nous livrons la vanne à membrane servo-assistée Burkert type 6281 (2/2 voies, normalement fermée (NC)) avec corps en acier inoxydable, taraudage G1 1/2 et joint en EPDM, diamètre nominal DN 40.
Comment commute la vanne Burkert type 6281 DN 40
Hors tension, le passage de l'orifice 1 (P) vers l'orifice 2 (A) est fermé ; la vanne ne s'ouvre que lorsque la bobine est alimentée. En tant que vanne à membrane servo-assistée, le type 6281 utilise la pression du fluide pour commuter. Une pression différentielle minimale de 0,2 bar est nécessaire, et selon la fiche technique 0,5 bar pour ouvrir toute la section ; la plage de pression de cette version va jusqu'à 16 bar. La vanne se ferme de manière amortie et fonctionne silencieusement. La valeur Kv pour l'eau est de 30 m³/h. Selon Burkert, cette version s'ouvre en 150–1500 ms et se ferme en 200–3500 ms.
Raccordement électrique et bobine
La bobine pour 24 V DC (32 mm, enrobage en polyamide) est montée sur le système de bobine à vissage central, résistant aux vibrations. La puissance nominale de la bobine est de 8 W. Le raccordement se fait par languettes selon DIN EN 175301-803 forme A ; avec connecteur, la vanne atteint l'indice de protection IP65. Le connecteur type 2518 n'est pas fourni et est disponible séparément.
Caractéristiques techniques en bref
Fonction A, 2/2 voies, normalement fermée (NC) · Diamètre nominal DN 40 · Raccordement taraudage G1 1/2 · Plage de pression 0,2–16 bar · Valeur Kv eau 30 m³/h · Corps en acier inoxydable · Joint EPDM · Température du fluide -30 °C à +90 °C · Température ambiante max. +55 °C · Tension 24 V DC ±10 % · Puissance nominale 8 W · Connecteur forme A · IP65 avec connecteur · Facteur de marche 100 % · Longueur de montage 126 mm · Poids 2,802 kg
Pour quelles applications choisir la vanne 222025
Selon la fiche technique, elle commute des fluides qui n'attaquent pas les matériaux du corps et des joints. La position de montage est indifférente, de préférence avec l'actionneur vers le haut. En tant que revendeur référencé par Burkert, nous nous approvisionnons directement auprès du fabricant.
